12 Приложение
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
Корпус
1
~ 87 mm (3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT

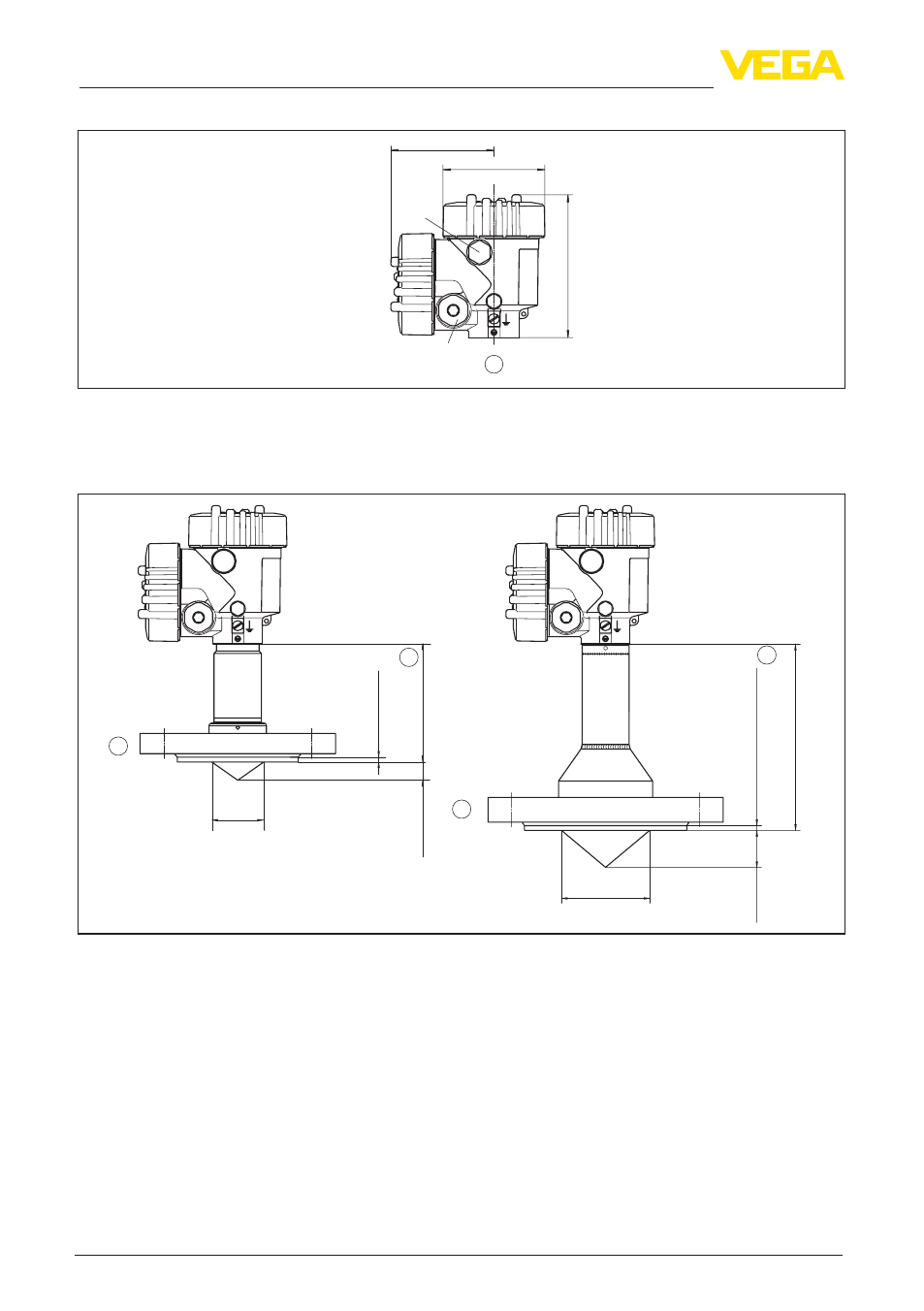

Рис. 53: Размеры корпуса - с установленным модулем индикации и настройки корпус выше на 9 мм
(0.35 in)
VEGAPULS 63, фланцевое исполнение
ø 75 mm
(2.95")
31,5 mm (1.24"
)
4 mm (0.16") / 8 mm (0.32"
)
158 mm (6.22") / 162 mm (6,38"
)
15,5 mm (0.61"
)
102 mm (4.02"
)
ø 44 mm
(1.73")
1
3
4 mm / 8 mm (0.16" / 0.32"
)
3
2
Рис. 54: VEGAPULS 63, фланцевое исполнение
1 DN 50 и 2"
2 DN 80 … DN 150 и 3" … 6"
d Диаметр и число отверстий на фланце
