6 Начальная установка датчика с помощью модуля индикации и настройки
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
Примечание:
Проверьте расстояние до поверхности продукта. Если ввести
неправильное (слишком большое) значение, актуальный
уровень сохранится в памяти как эхосигнал помехи и на
указанном расстоянии уровень определяться более не будет.

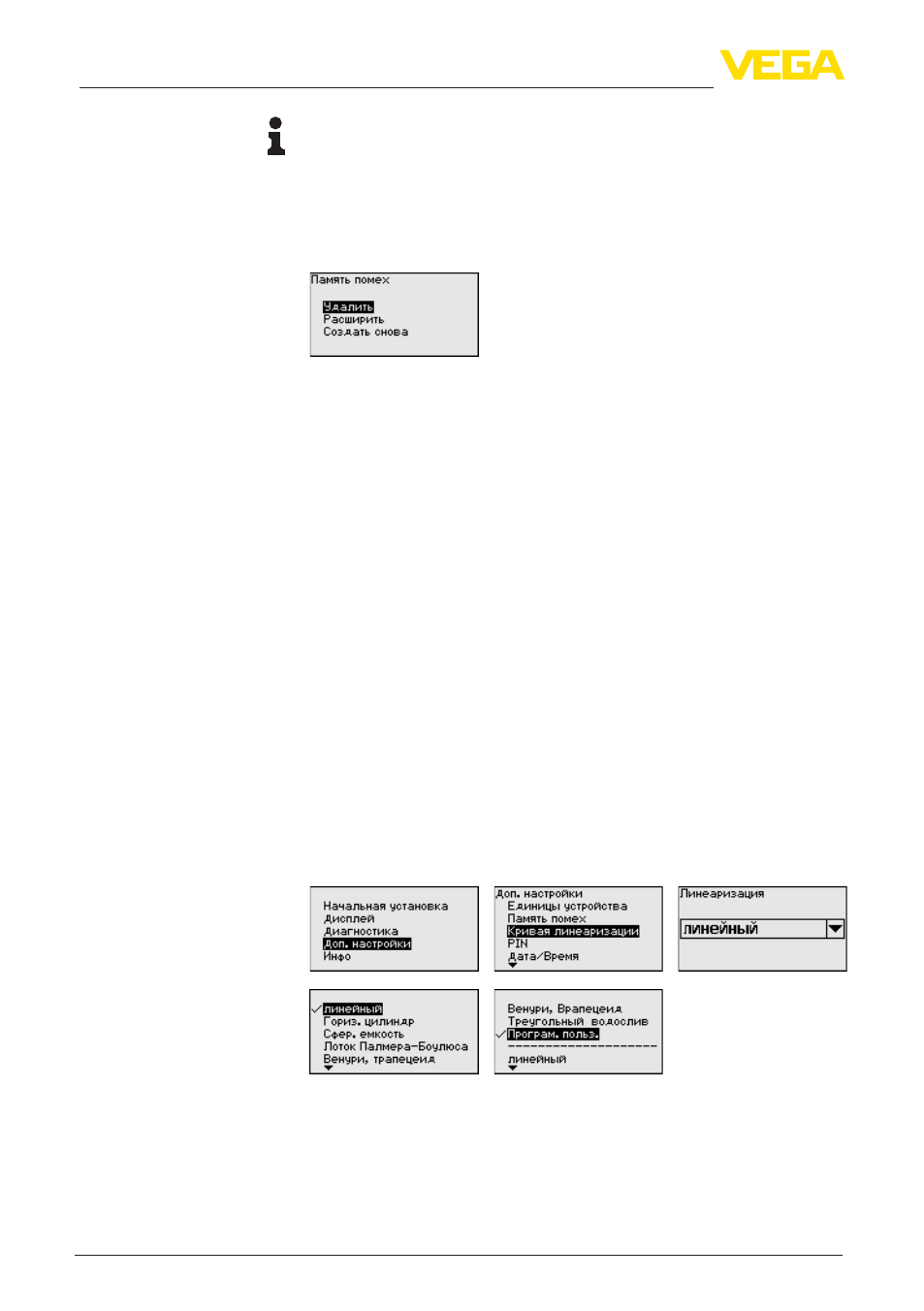

Если в датчике уже создана память помех, то при выборе меню
"Память помех" появляется следующее окно:
Опция "Удалить" позволяет полностью удалить уже
существующую память помех. Это имеет смысл, если уже
существующая память помех более не соответствует условиям
измерения в емкости.
Через меню "Расширить" можно расширить уже созданную
память помех. Это имеет смысл, если память помех была
создана при слишком высоком уровне и могли быть сохранены
не все ложные эхосигналы. При выборе опции "Расширить"
будет показано расстояние до поверхности продукта для уже
созданной памяти помех. Теперь можно изменить это значение и
расширить память помех до этого диапазона.
Линеаризация необходима в том случае, когда требуется
индикация или вывод измеренных значений в единицах объема,
а объем емкости изменяется нелинейно по отношению к
уровню ее заполнения, например когда емкость горизонтальная
цилиндрическая или сферическая. Для таких типов емкостей
заданы кривые линеаризации, представляющие отношение
между уровнем заполнения в процентах и объемом емкости.
При активировании соответствующей кривой линеаризации на
дисплей выводятся правильные процентные значения объема.
Для индикации объема не в процентах, а, например, в литрах
или килограммах, можно дополнительно в меню "Дисплей"
задать пересчет.
После ввода необходимых параметров сохранить установку и
с помощью клавиш [ESC] и [->] перейти к следующему пункту
меню.
Сбрасываются значения всех установок за исключением
следующих: PIN, язык, подсветка, SIL и режим HART.
Доп. настройки - Кривая
линеаризации
Доп. настройки - Сброс
