4 параметрирование – Инструкция по эксплуатации VEGA VEGAPULS 63 (≥ 2.0.0 - ≥ 4.0.0) Modbus and Levelmaster protocol
Страница 31
31
6 Начальная установка датчика с помощью модуля индикации и настройки
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
6.4 Параметрирование
Путем соответствующего параметрирования устройство
настраивается на условия применения. Параметрирование
выполняется через операционное меню.

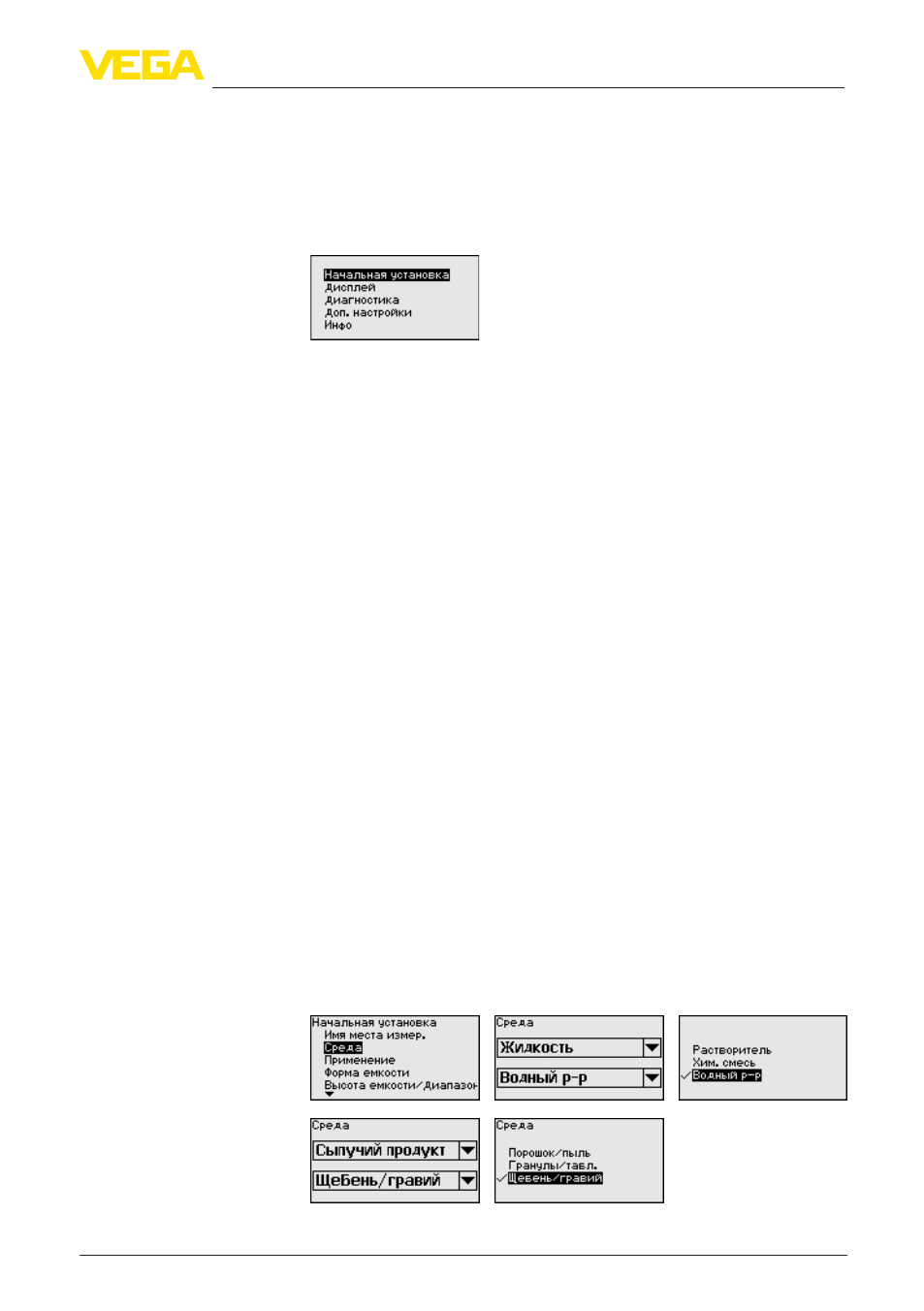

Главное меню разделено на пять зон со следующими функциями:
Начальная установка: выбор среды, применения, емкости,
установка рабочего диапазона измерения, демпфирование
Дисплей: выбор языка, установки для индикации измеренных
значений, а также подсветки
Диагностика: сведения о статусе устройства, указатель
пиковых значений, надежность измерения, моделирование,
эхо-кривая
Дополнительные установки: единицы устройства, единицы SV
2, память помех, линеаризация, дата/время, сброс, копирование
данных датчика
Инфо: имя устройства, версия аппаратного и программного
обеспечения, дата заводской установки, Device-ID, особенности
устройства
Для оптимального параметрирования датчика для данного
измерения необходимо, последовательно выбирая опции меню
"Начальная установка", ввести соответствующие значения
параметров. Порядок выполнения начальной установки описан
ниже.
Начальная установка
Жидкости и сыпучие продукты обладают разными
отражательными свойствами. Создающие помехи факторы
также различны: у жидкостей это могут быть волнение
поверхности и пенообразование, а у сыпучих продуктов -
пылеобразование, профиль конуса насыпания и дополнительное
отражение от стенки емкости.
Для адаптации датчика к условиям измерения сначала нужно
выбрать тип измеряемой среды "Жидкость" или "Сыпучий
продукт".
Главное меню
Начальная установка -
Среда
