81
12 Приложение
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
Response:
Параметр
Length
Code/Data
Report Receive to Transmit Delay
7 characters ASCII
UuuRmmm
mmm = milliseconds (50 up to 250),
default = 127 ms
Коды ошибок
Error Code
Name
EE-Error
Error While Storing Data in EEPROM
FR-Error
Erorr in Frame (too short, too long, wrong data)
LV-Error
Value out of limits
12.6 Конфигурация типичного хоста Modbus
Fisher ROC 809
Схема подключения
+
+
power supply
MODBU
S
D0
D1
IS GND
US
B
B
COM
Z
Y
A
(Rx/Tx -)
(Rx/Tx +)
1
2
3
13
45
2o
ff
on
(
)
(
)
(-)
(-)
+8
+30 Vdc
to
GND

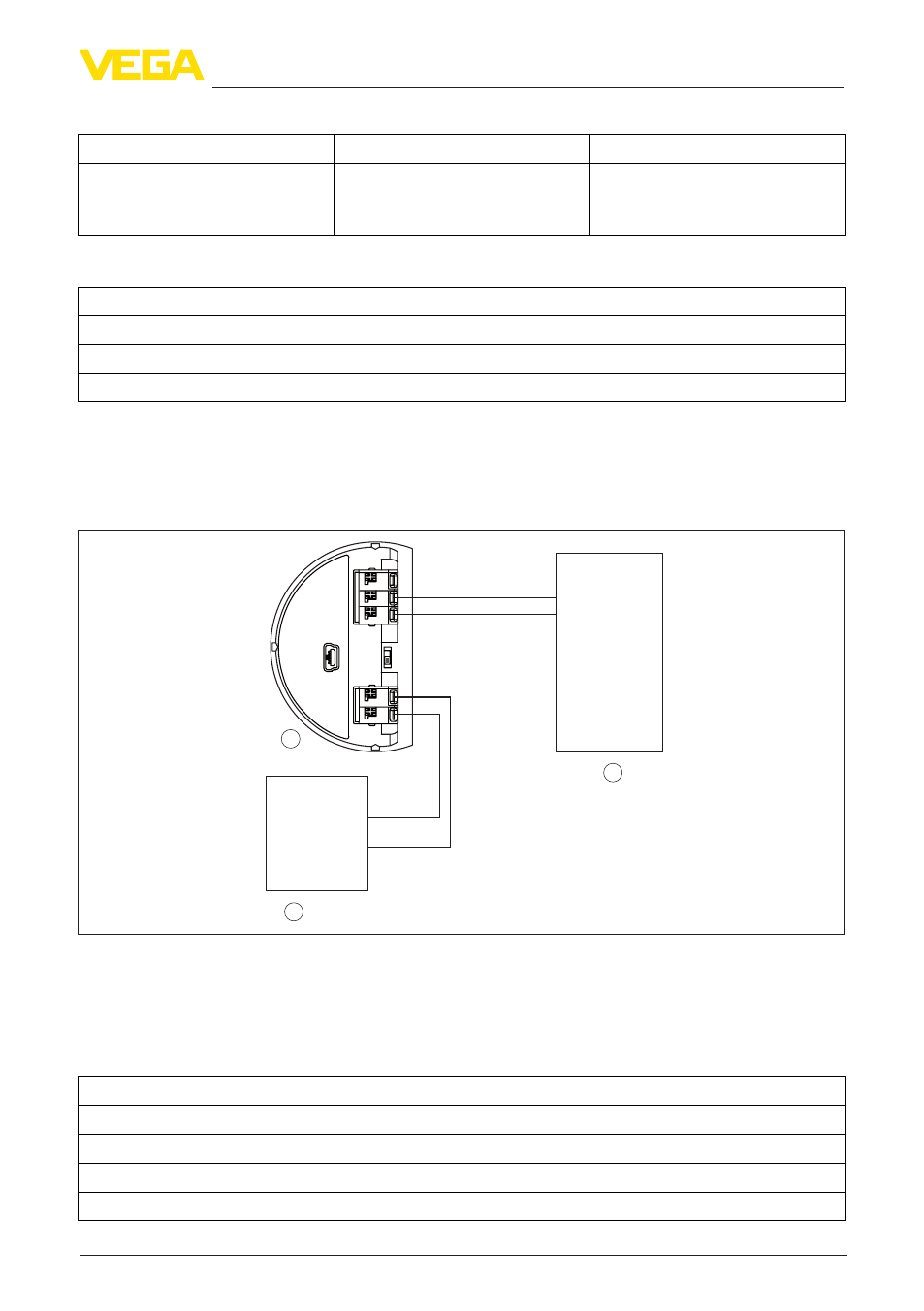

Рис. 48: Подключение VEGAPULS 63 к RTU Fisher ROC 809
1 VEGAPULS 63
2 RTU Fisher ROC 809
3 Питание
Параметр
Параметр
Value
Baud Rate
9600
Floating Point Format Code
0
RTU Data Type
Conversion Code 66
Input Register Base Number
0
