4 Монтаж
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
и, по возможности, закругленным. При этом необходимо создать
память помех.
d
h
max.
d
50 mm/2"
80 mm/3"
100 mm/4"
150 mm/6"
100 mm
150 mm
250 mm
400 mm
h
max.

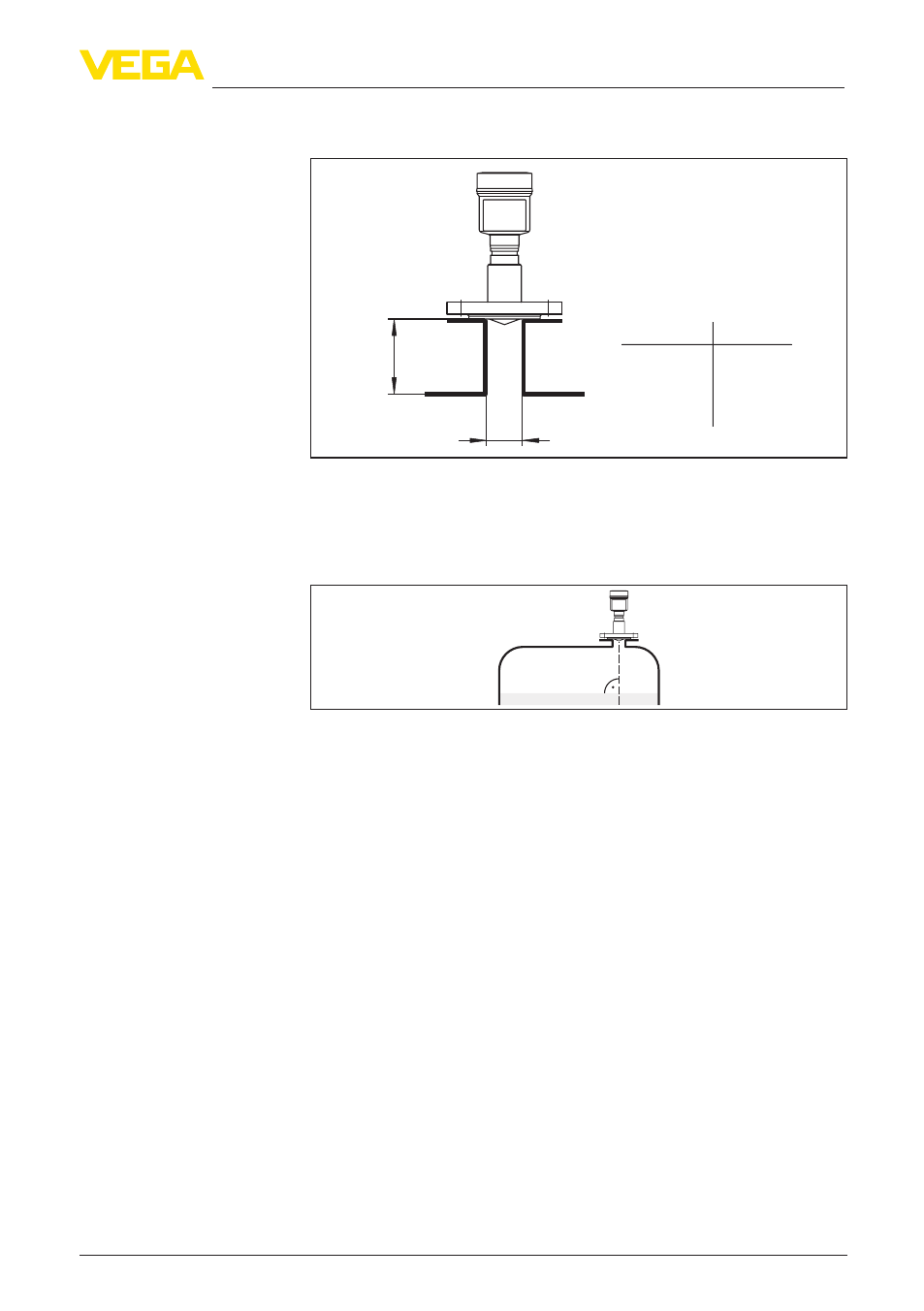

Рис. 11: Ориентировочные размеры патрубков
Для обеспечения оптимального измерения на жидкостях датчик
необходимо устанавливать, по возможности, вертикально по
отношению к поверхности продукта.
Рис. 12: Ориентация датчика на жидкостях
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхосигналы,
которые накладываются на полезный эхосигнал.
Монтажное положение датчика должно быть таким, чтобы
на пути распространения радарного сигнала до поверхности
продукта, по возможности, не оказывалось указанных
препятствий.
Если в емкости имеются внутренние конструкции, при
начальной установке необходимо создать память помех.
Ложные эхосигналы от больших стоек и подпорок в емкости
можно ослабить с помощью установленных над этими
конструкциями маленьких наклонных экранов из листового
металла, которые будут рассеивать радарные сигналы и тем
самым предотвращать зеркальное ложное отражение.
Ориентация датчика
Конструкции в емкости
