6 Начальная установка датчика с помощью модуля индикации и настройки
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
100%
0%
0,5
m
(19.68
")
5
m
(196.
9")
2
1

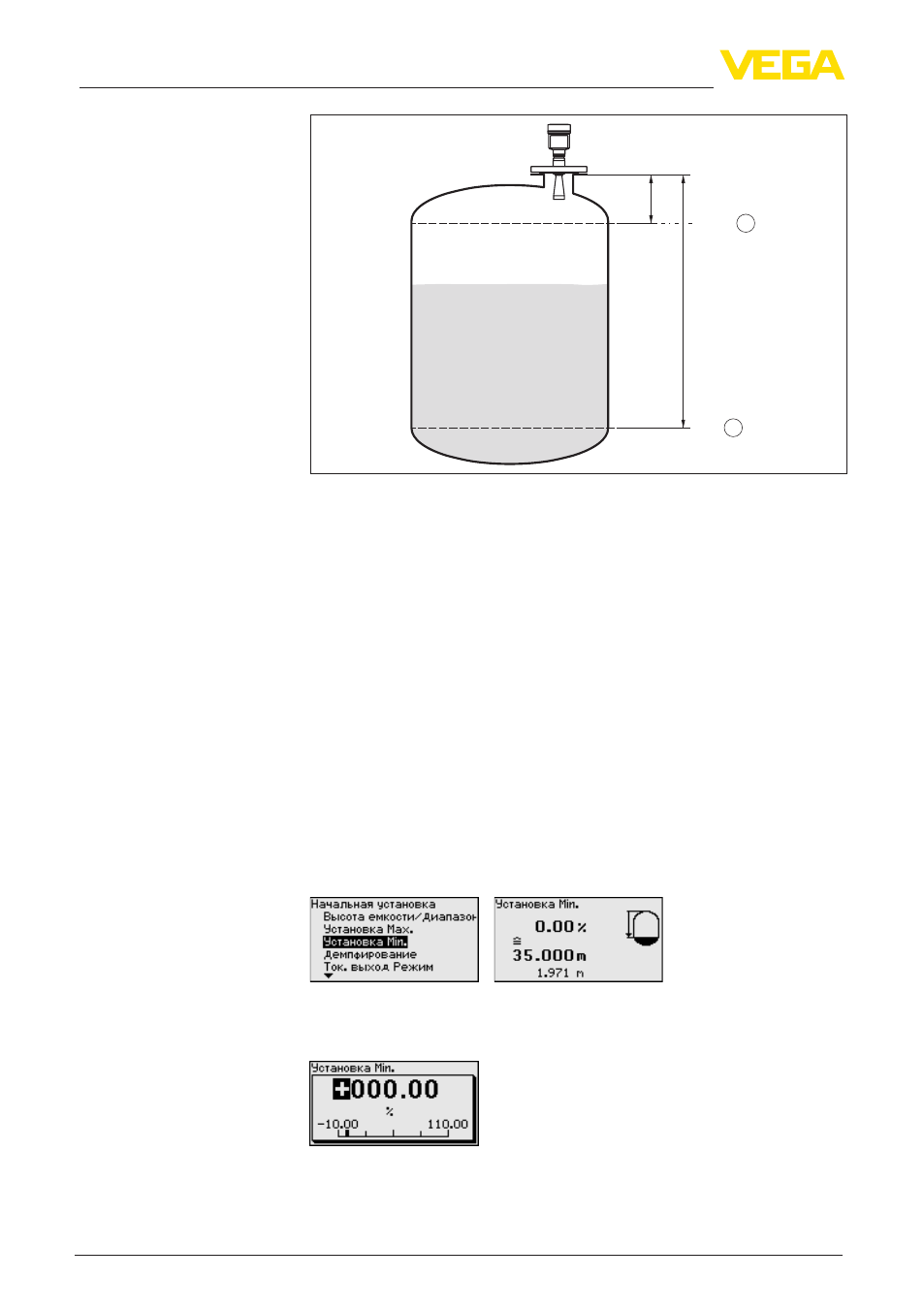

Рис. 23: Пример выполнения Установки Min./Max.
1 Min. уровень = max. измеренное расстояние
2 Max. уровень = min. измеренное расстояние
Если эти значения неизвестны, можно выполнить установку,
например, со значениями расстояния для 10 % и 90 %
заполнения. Исходной точкой для значений расстояния всегда
будет уплотнительная поверхность резьбы или фланца. Исходя
из этой установки будет рассчитываться собственно высота
заполнения.
Для установки Min./Max. фактический уровень не имеет
значения: такая настройка всегда осуществляется без
изменения уровня и может проводиться еще до монтажа
прибора на месте измерения.
Выполнить следующее:
1. Клавишей "[->]" выбрать меню Начальная установка и
подтвердить нажатием [OK]. Клавишей [->] выбрать пункт
меню "Установка Min" и подтвердить нажатием [OK].
2. Клавишей [OK] перейти к редактированию процентного
значения, клавишей [->] поставить курсор на редактируемую
позицию.
3. Клавишей [+] установить желаемое процентное значение
и сохранить нажатием [OK]. Курсор теперь переходит на
позицию редактирования значения расстояния.
Начальная установка -
Установка Min
