Быстрый пуск
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320

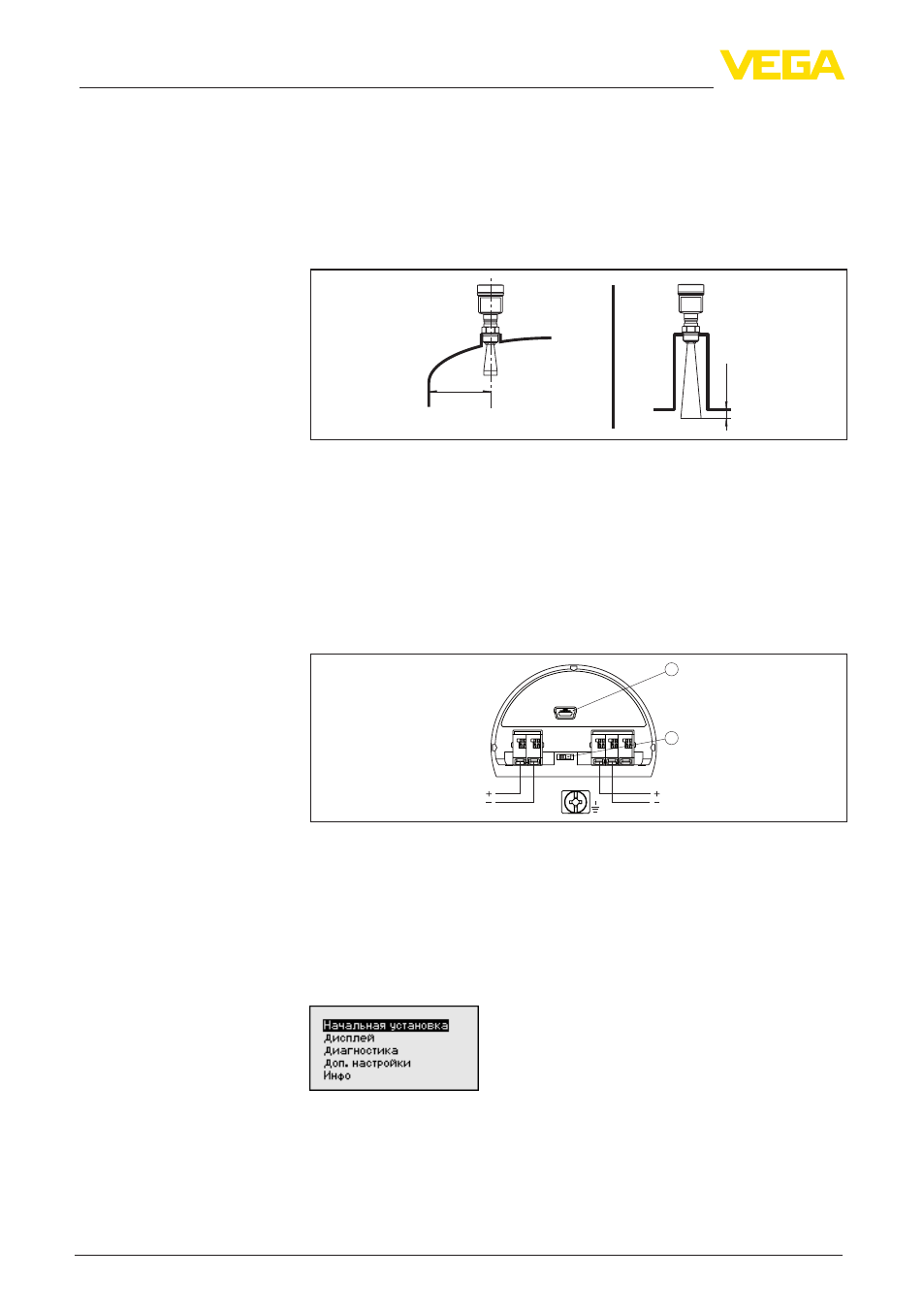

Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.
1. Расстояние от стенки емкости > 200 мм, антенна должна
выступать в емкость на > 10 мм.
ca
. 10 mm
> 200 mm
(7.87")
Рис. 1: Расстояние от антенны до стенки емкости/крыши емкости
2. Следует учитывать минимальный диаметр патрубка в
зависимости от высоты патрубка.
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным
типового шильдика.
2. Подключить устройство в соответствии со следующим
рисунком.
+
+
power supply
MODBUS
D0
D1
IS GN
D
USB
1
2
1
3 4 5
2
off on
( )
(
)
(-)
(-)
Рис. 2: Отсек подключения
1 USB-порт
2 Переключатель для встроенного оконечного сопротивления (120 Ω)
Дальнейшую информацию см. в гл. "Подключение к источнику
питания".
1. Через модуль индикации и настройки войти в меню
"Начальная установка".
2. В меню "Среда" выбрать измеряемую среду, например
"Водный раствор".
Монтаж
Электрическое подклю-
чение
Установка параметров
