5 Подключение к источнику питания и шинной системе
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
низкочастотные уравнительные токи, но сохраняется защитный
эффект против высокочастотных помех.
5.2 Подключение
Подключение питания и выхода сигнала осуществляется через
подпружиненные контакты в корпусе.
Подключение к модулю индикации и настройки и
интерфейсному адаптеру осуществляется через контактные
штырьки в корпусе.
Информация:
Клеммный блок является съемным и может быть удален с
электроники. Для этого нужно маленькой отверткой поддеть
и вытащить клеммный блок. При установке клеммного блока
назад должен быть слышен звук защелкивания.
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Снять модуль индикации и настройки, если он установлен,
повернув его слегка влево.
3. Ослабить гайку кабельного ввода.
4. Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
5. Вставить кабель в датчик через кабельный ввод.

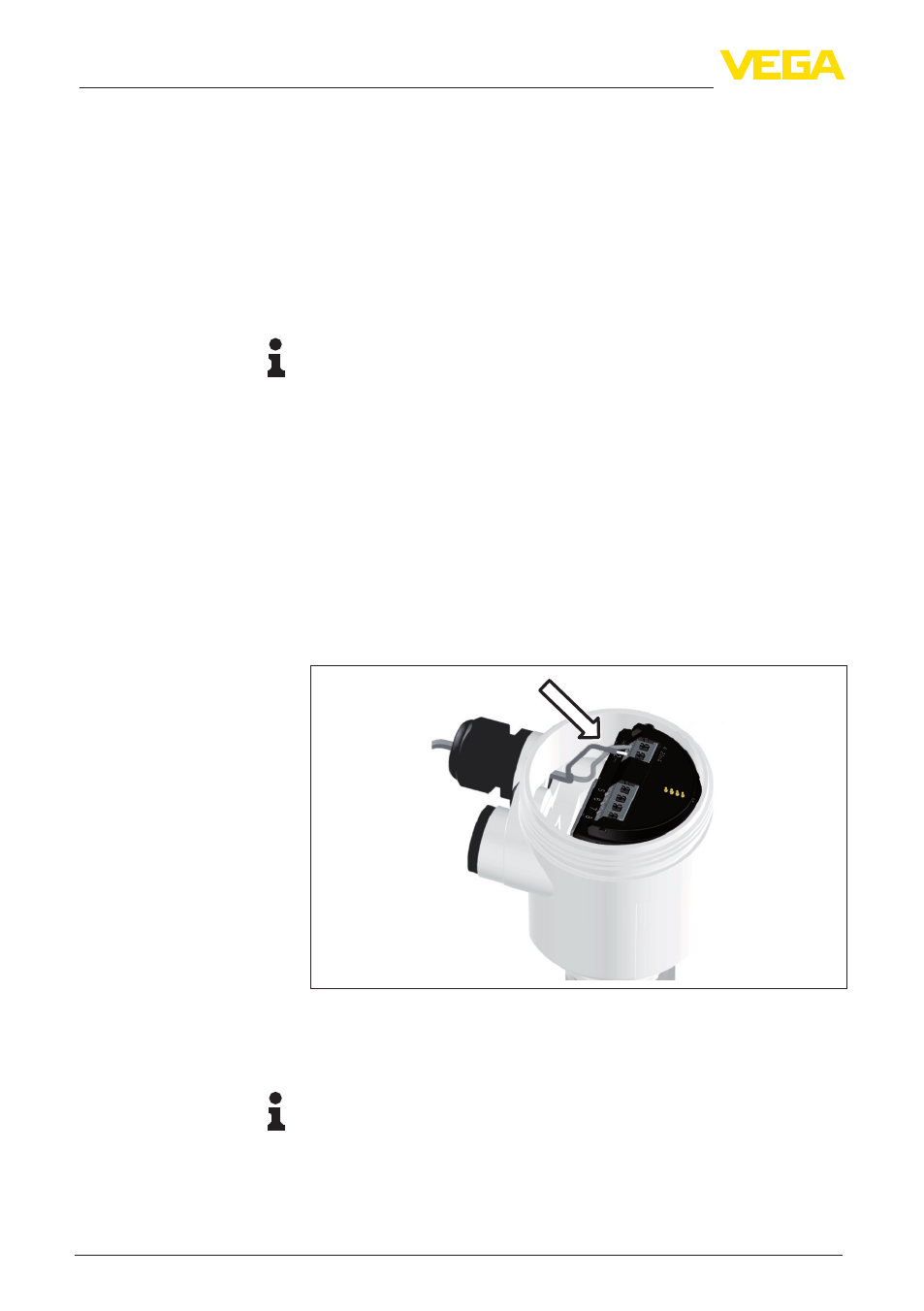

Рис. 17: Подключение: шаги 5 и 6
6. Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах
вставляются прямо в отверстия контактов. В случае гибких
проводов без конечных гильз, чтобы открыть отверстие
контакта, нужно слегка нажать на вершину контакта маленькой
отверткой, после удаления отвертки контакты снова закроются.
Техника подключения
Порядок подключения
