6 Начальная установка датчика с помощью модуля индикации и настройки
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
6 Начальная установка датчика с
помощью модуля индикации и
настройки
6.1 Устанавливаемые параметры
Модуль индикации и настройки служит исключительно для
параметрирования датчика, т.е. настройки датчика на условия
измерения.
Параметрирование интерфейса Modbus выполняется через ПК
с PACTware, см. гл. "Начальная установка датчика и интерфейса
Modbus с помощью PACTware".
6.2 Установка модуля индикации и настройки
Модуль индикации и настройки может быть установлен на
датчике или снят с него в любое время. Установка возможна в
одном из четырех положений со сдвигом на 90°. Для этого не
требуется отключать питание.
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Модуль индикации и настройки установить на электронике в
желаемом положении и повернуть направо до щелчка.
3. Туго завинтить крышку корпуса со смотровым окошком.
Для демонтажа выполнить описанные выше действия в
обратном порядке.
Питание модуля индикации и настройки осуществляется от
датчика.

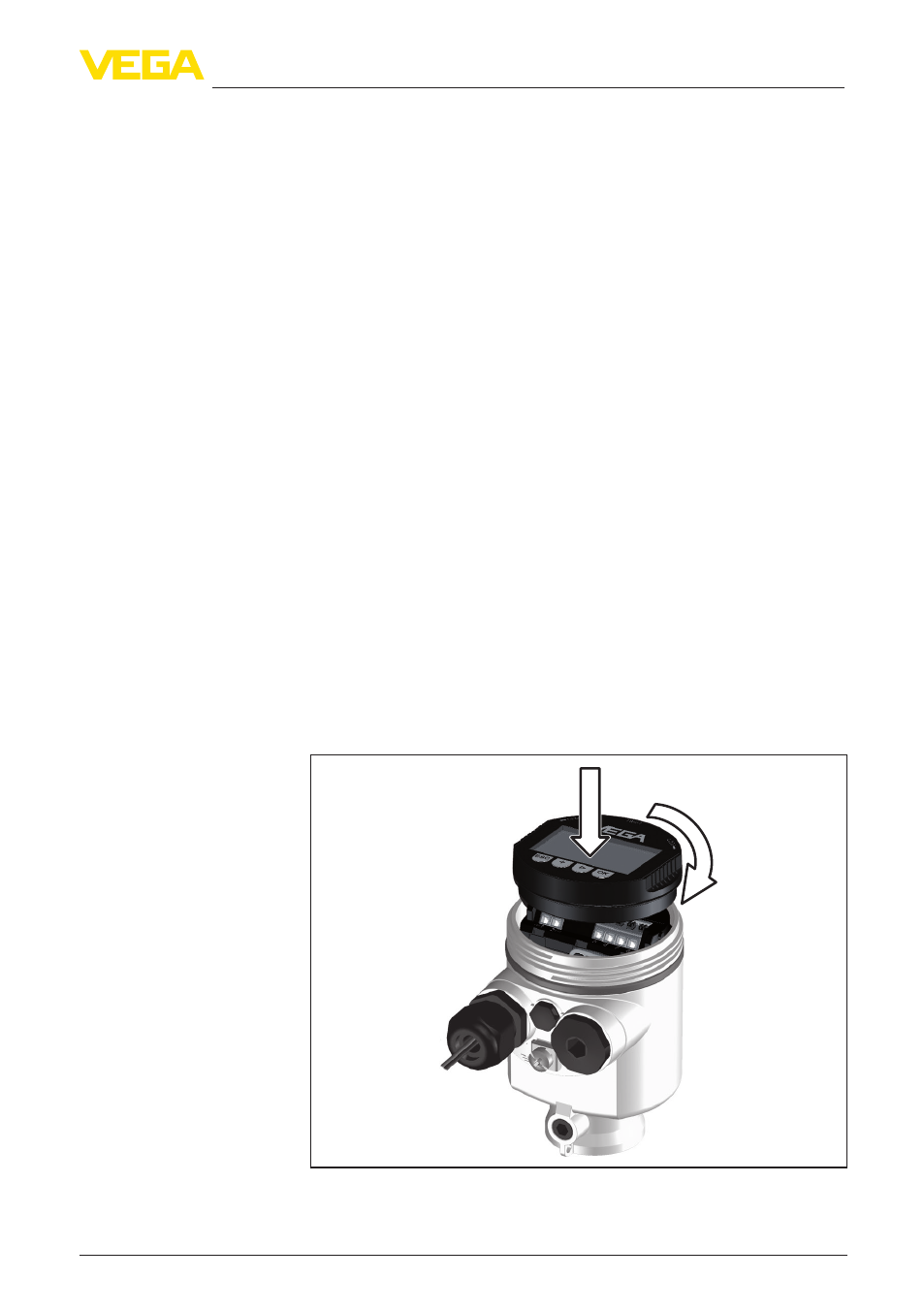

Рис. 21: Установка модуля индикации и настройки в однокамерном
корпусе
