82
12 Приложение
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
Базовый номер входных регистров всегда прибавляется к адресу входного регистра
VEGAPULS 63.
Поэтому для RTU Fisher ROC 809 как адрес регистра должен быть задан адрес 1300.
ABB Total Flow
Схема подключения
+
+
power suppl
y
MODBUS
D0
D1
IS GND
US
B
1
2
13
45
2o
ff
on
(
)
(
)
(-)
(-)
8
1
2
6
7
Bus +
Bus -
GND
VBAT

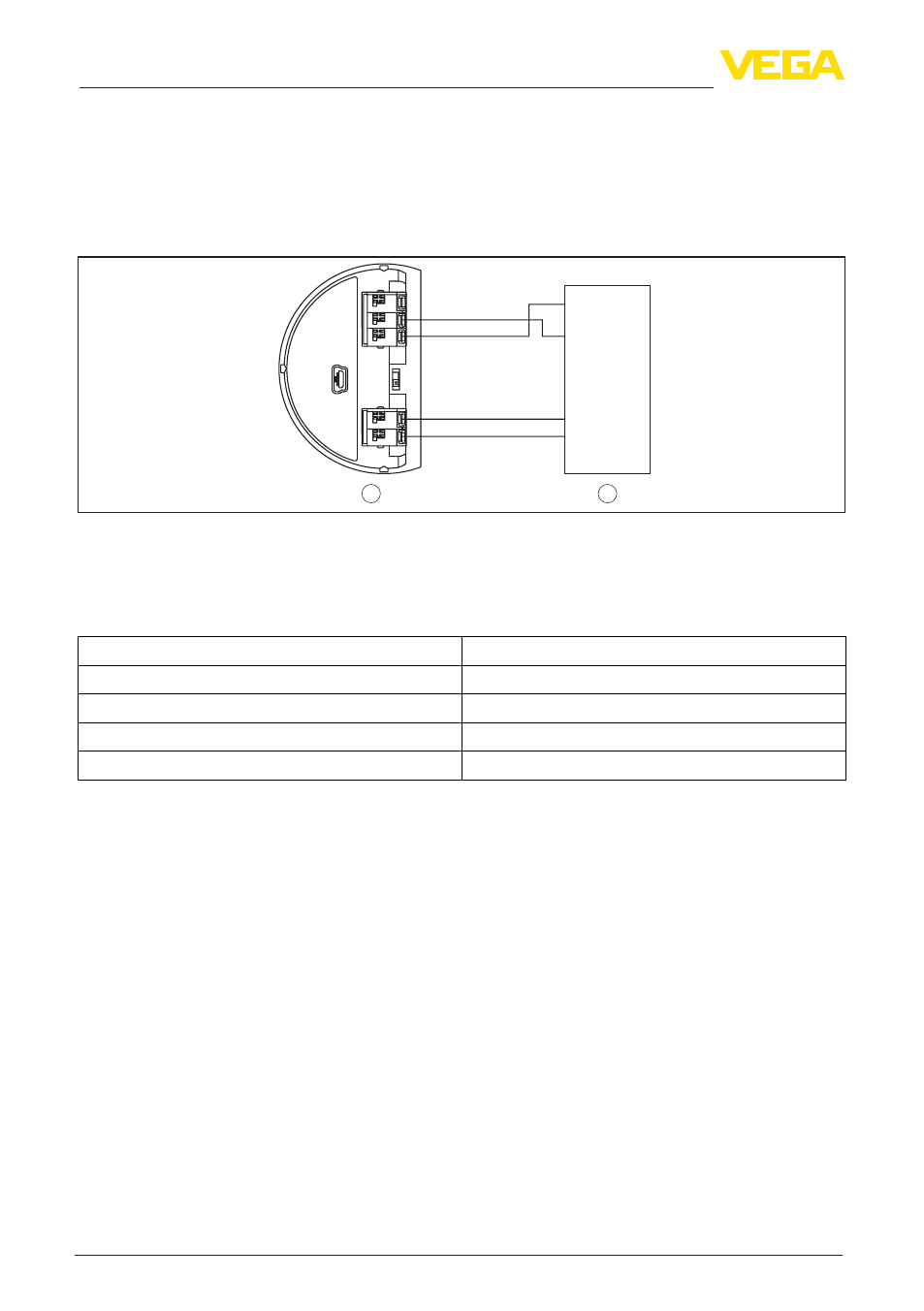

Рис. 49: Подключение VEGAPULS 63 к RTU ABB Total Flow
1 VEGAPULS 63
2 RTU ABB Total Flow
Параметр
Параметр
Value
Baud Rate
9600
Floating Point Format Code
0
RTU Data Type
16 Bit Modicon
Input Register Base Number
1
Базовый номер входных регистров всегда прибавляется к адресу входного регистра
VEGAPULS 63.
Поэтому для RTU ABB Total Flow как адрес регистра для 1302 должен быть задан адрес
1303.
