VEGA VEGAPULS 63 (≥ 2.0.0 - ≥ 4.0.0) Modbus and Levelmaster protocol - Инструкция (Страница 40)

40
6 Начальная установка датчика с помощью модуля индикации и настройки
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
выше это значение, тем надежнее измерение. При действующем
измерении значения составляют > 10 dB.

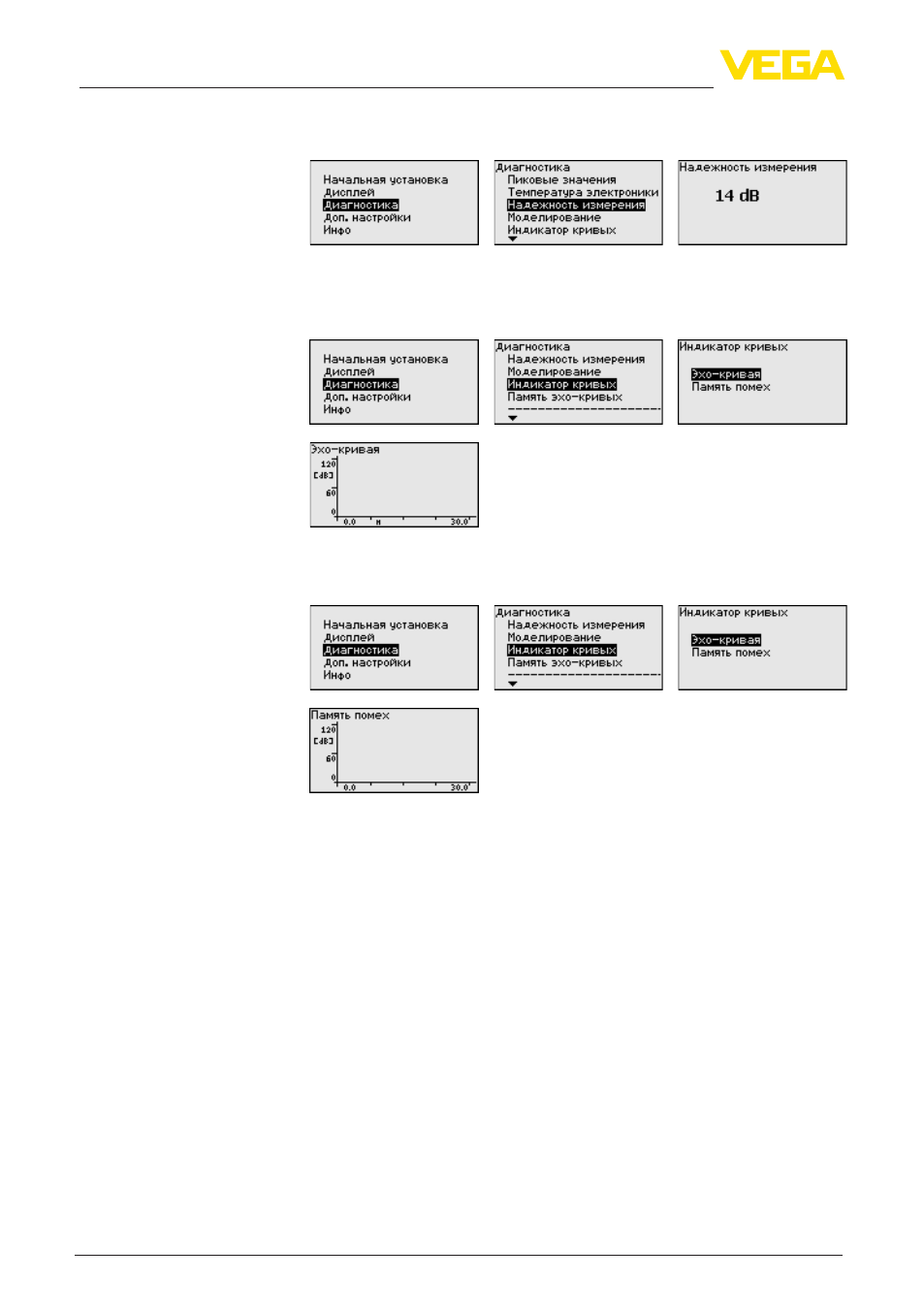

"Эхо-кривая" показывает уровень эхосигналов в dB в пределах
диапазона измерения. Уровень сигнала позволяет оценить
качество измерения.
"Память помех" показывает сохраненные ложные эхосигналы
(см. меню "Доп. настройки") пустой емкости с уровнем сигнала в
"dB" в пределах диапазона измерения.
Сравнение эхо-кривой и памяти помех дает возможность
оценить надежность измерения. Выбранная кривая обновляется
в текущем режиме. Нажатием клавиши [OK] открывается
подменю функций изменения масштаба.
•
"X-Zoom": функция увеличения для измеренного расстояния
•
"Y-Zoom": 1-, 2-, 5- и 10-кратное увеличение сигнала в "dB"
•
"Unzoom": возврат к изображению в пределах номинального
диапазона измерения с однократным увеличением
Функция "Память эхо-кривых" позволяет сохранить эхо-кривую
на момент начальной установки. Обычно это рекомендуется,
а для использования функций последующего управления
состоянием оборудования требуется обязательно. Сохранение
должно выполняться, по возможности, при самом малом уровне.
На ПК с ПО PACTware эхо-кривая может быть показана с
высоким разрешением и использована для анализа изменений
сигнала с течением времени эксплуатации. Дополнительно
может быть показана эхо-кривая начальной установки для ее
сравнения с текущей эхо-кривой.
Диагностика - Индика-
ция кривых
Диагностика - Память
эхо-кривых
