12 Приложение
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
Ʋ Отражатель
Плоский пластинчатый рефлектор
Ʋ Ложные отражения
Наибольший сигнал помехи 20 dB меньше полезного
сигнала
Погрешность измерения на жидкостях См. следующие диаграммы
0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
0
2 mm (0.079 in)
- 2 mm (- 0.079 in)
1 2
3

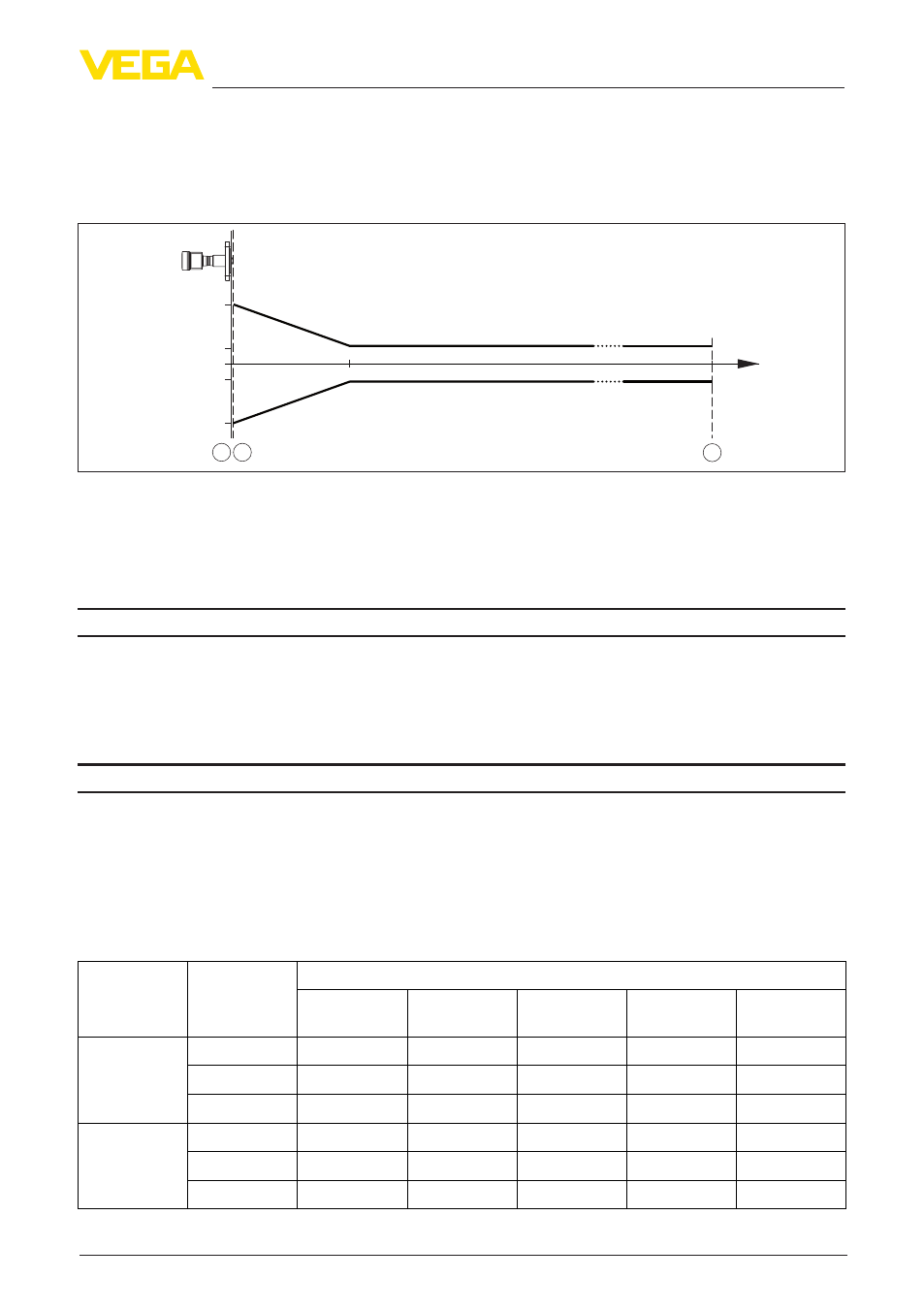

Рис. 46: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±1 mm
Величины, влияющие на точность измерения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм
Дополнительная погрешность вслед-
ствие электромагнитных помех в
пределах EN 61326
< ±50 mm
Влияние газового слоя и давления на точность измерения
Скорость распространения радарного импульса в газовом или паровом слое над измеря-
емым продуктом уменьшается при высоких давлениях. Данный эффект зависит от самого
газа или пара и является особенно значительным при низких температурах.
Возникающая вследствие этих условий погрешность измерения приведена в таблице ниже.
Значения погрешности измерения даны для типичных газов и паров относительно рассто-
яния. Положительные значения означают, что измеренное расстояние слишком большое,
отрицательные значения означают, что измеренное расстояние слишком малое.
Газовая фа-
за
Температура
Давление
1 bar
(14.5 psig)
10 bar
(145 psig)
50 bar
(725 psig)
100 bar
(1450 psig)
200 bar
(2900 psig)
Воздух
20 °C/68 °F
0.00 %
0.22 %
1.2 %
2.4 %
4.9 %
200 °C/392 °F -0.01 %
0.13 %
0.74 %
1.5 %
3.0 %
400 °C/752 °F -0.02 %
0.08 %
0.52 %
1.1 %
2.1 %
Водород
20 °C/68 °F
-0.01 %
0.10 %
0.61 %
1.2 %
2.5 %
200 °C/392 °F -0.02 %
0.05 %
0.37 %
0.76 %
1.6 %
400 °C/752 °F -0.02 %
0.03 %
0.25 %
0.53 %
1.1 %
