4 Монтаж
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
0%
100%
1
2
3
4
5
6
7
8
10
9

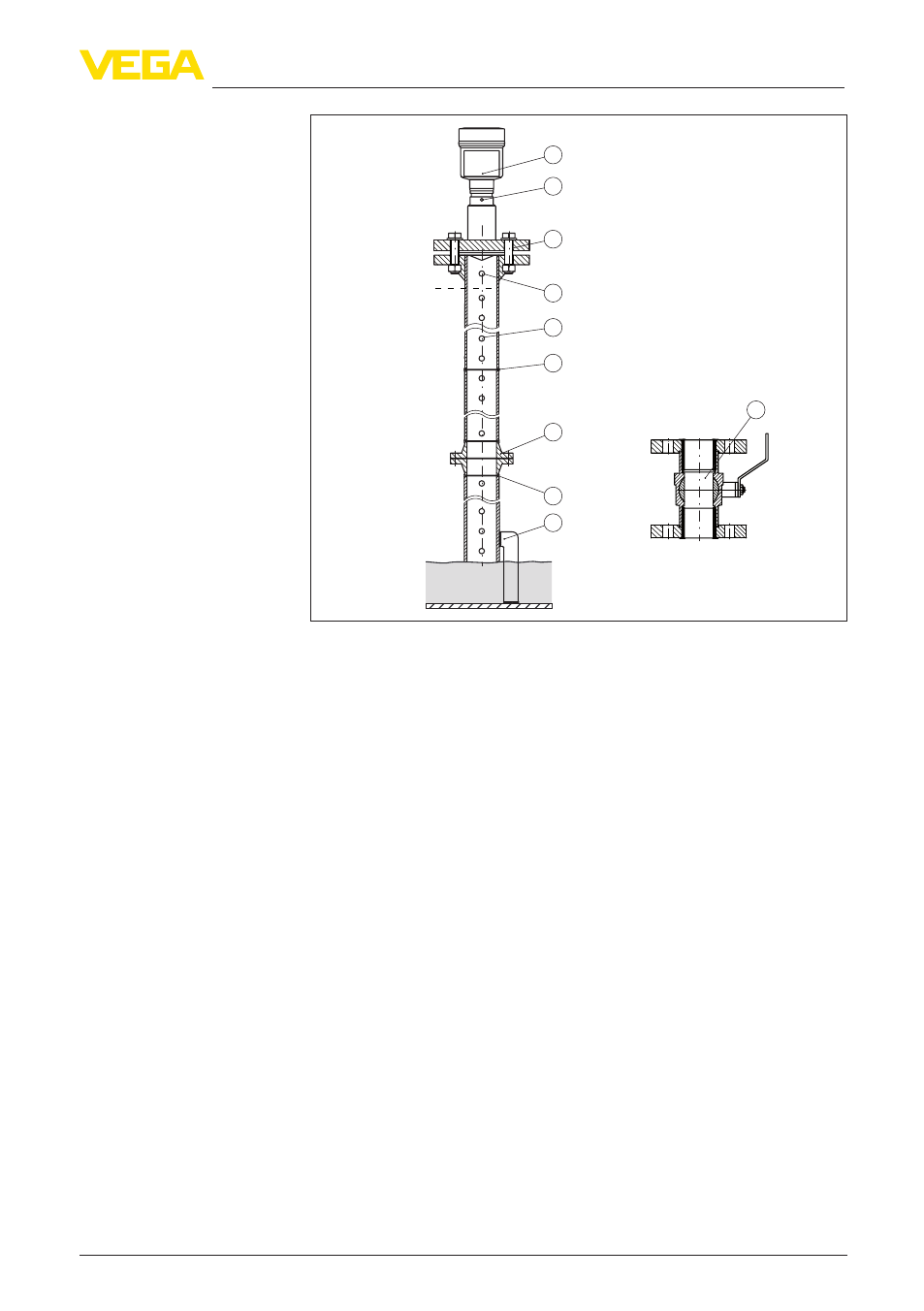

Рис. 15: Монтаж в уравнительной трубе
1 Радарный уровнемер
2 Метка направления поляризации
3 Резьба или фланец на приборе
4 Вентиляционное отверстие
5 Отверстия
6 Сварной шов
7 Приварной фланец
8 Полнопроходной шаровой кран
9 Крепление уравнительной трубы
Указания по ориентации:
•
Учитывать метку поляризации на датчике.
•
У исполнения с резьбовым присоединением метка
расположена на шестиграннике резьбового присоединения,
у исполнения с фланцевым присоединением метка
расположена между двумя отверстиями фланца.
•
Все отверстия в уравнительной трубе должны лежать в одной
плоскости с этой меткой.
Указания по измерению:
•
Точка 100 % должна лежать ниже самого верхнего
вентиляционного отверстия
•
Точка 0 % - это конец уравнительной трубы.
•
Для компенсации погрешности из-за изменения времени
распространения сигнала в трубе необходимо при
параметрировании выбрать "Применение - Опускная труба" и
ввести условный диаметр трубы.
