4 Монтаж
VEGAPULS 63 • Протокол Modbus и Levelmaster
41364-R
U-130320
4 Монтаж
4.1 Общие указания
Для затягивания резьбы приборов с резьбовым присоединением
следует использовать шестигранник присоединения и
соответствующий инструмент.
Внимание!
При ввертывании запрещается держать прибор за корпус!
В противном случае может быть повреждена вращательная
механика корпуса.
Использовать рекомендуемый кабель (см. "Подключение к
источнику питания") и туго затянуть кабельный ввод.
Для защиты устройства от попадания влаги рекомендуется
соединительный кабель перед кабельным вводом направить
вниз, чтобы влага от дождя или конденсата могла с него стекать.
Данные рекомендации применимы, прежде всего, при монтаже
на открытом воздухе, в помещениях с повышенной влажностью
(например, там где осуществляется очистка), а также на
емкостях с охлаждением или подогревом.
Части устройства, контактирующие с измеряемой средой,
а именно: активная измерительная часть, уплотнение и
присоединение, - должны быть применимы при данных
условиях процесса. Необходимо учитывать давление процесса,
температуру процесса и химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
4.2 Указания по монтажу
Шайба из PTFE на герметизированной антенне одновременно
является уплотнением к процессу. Для эффективного
уплотнения должно быть выполнено следующее:
1. Число винтов фланца соответствует числу отверстий во
фланце
2. Для выравнивания потери предварительного натяга PFTE-
шайбы, используйте тарельчатые пружины.
2
1

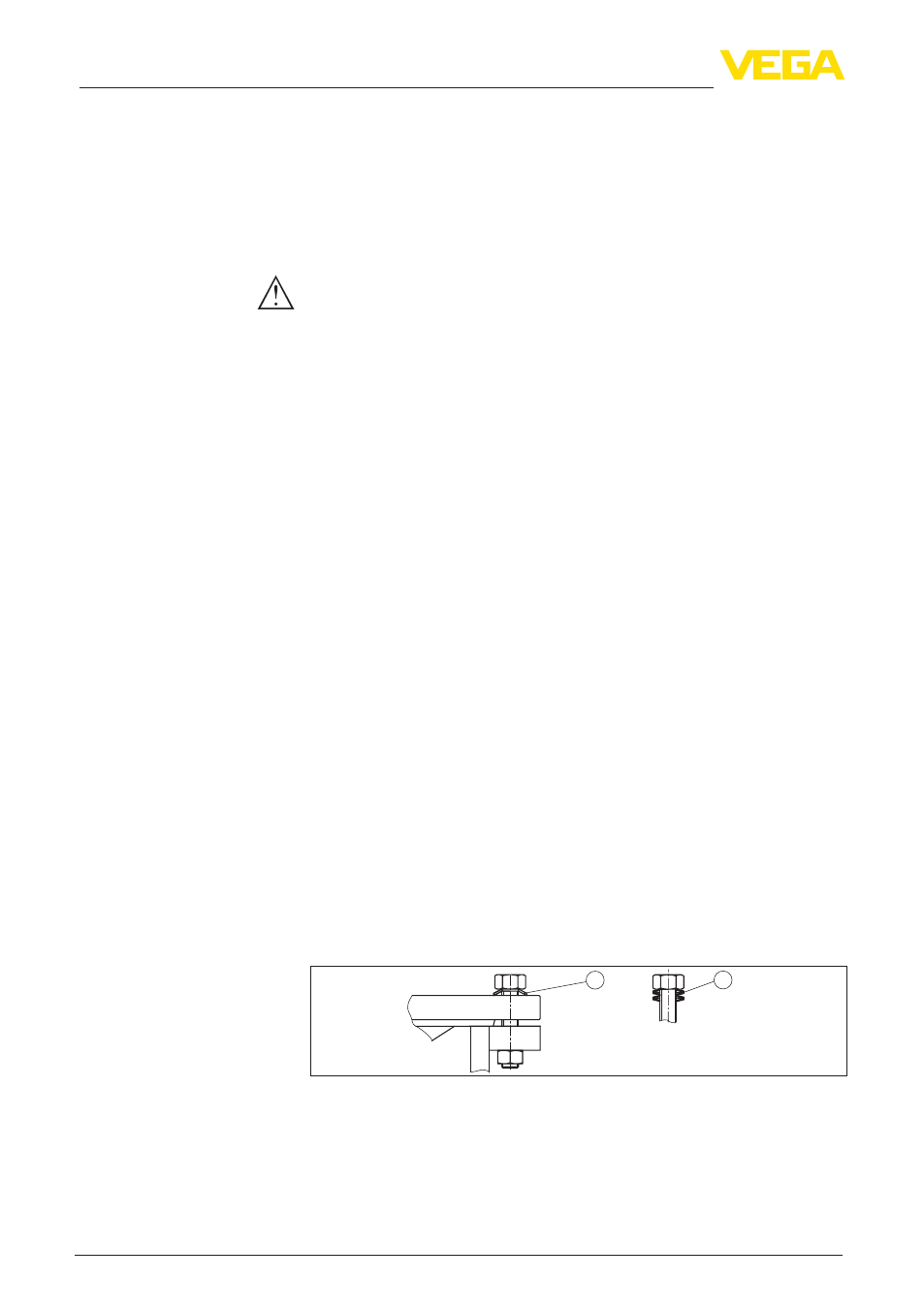

Рис. 6: Использование тарельчатых пружин
1 Отдельная тарельчатая пружина
2 Пакет тарельчатых пружин
3. Подтяните винты с требуемым моментом затяжки (см. гл.
"Технические данные")
Ввертывание
Влажность
Применимость при дан-
ных условиях процесса
Уплотнение к процессу
