11 Приложение
VEGAPULS 63 • Profibus PA
36513-R
U-130320

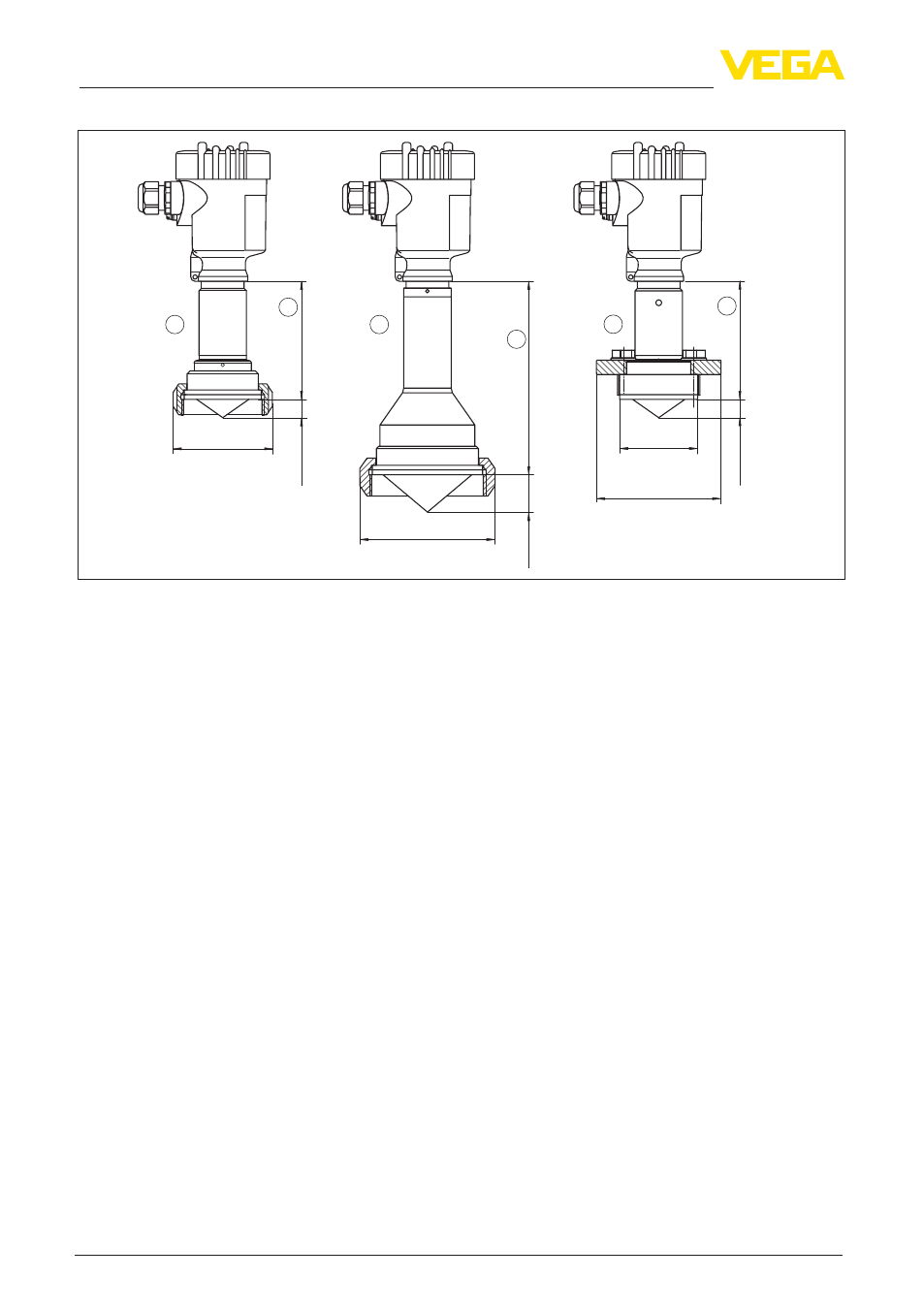

VEGAPULS 63, гигиеническое присоединение 4
ø 84 mm
(3.31")
ø 114 mm
(4.49")
163 mm (6.42"
)
31,5 mm (1.24"
)
100 mm (3.94"
)
15,4 mm (0.61"
)
1 2
4
4
100 mm (3.94"
)
15,4 mm (0.61"
)
3
ø 65 mm
(2.56")
ø 105 mm
(4.13")
4
Рис. 62: VEGAPULS 63, гигиеническое присоединение 4
1 SMS DN 51
2 SMS DN 76
3 DRD
4 У корпуса из нержавеющей стали и алюминиевого двухкамерного корпуса этот размер на 4 мм
(0.157") меньше
