6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 63 • Profibus PA
36513-R
U-130320
Сравнение эхо-кривой и памяти помех дает возможность
оценить надежность измерения. Выбранная кривая обновляется
в текущем режиме. Нажатием клавиши [OK] открывается
подменю функций изменения масштаба.
•
"X-Zoom": функция увеличения для измеренного расстояния
•
"Y-Zoom": 1-, 2-, 5- и 10-кратное увеличение сигнала в "dB"
•
"Unzoom": возврат к изображению в пределах номинального
диапазона измерения с однократным увеличением

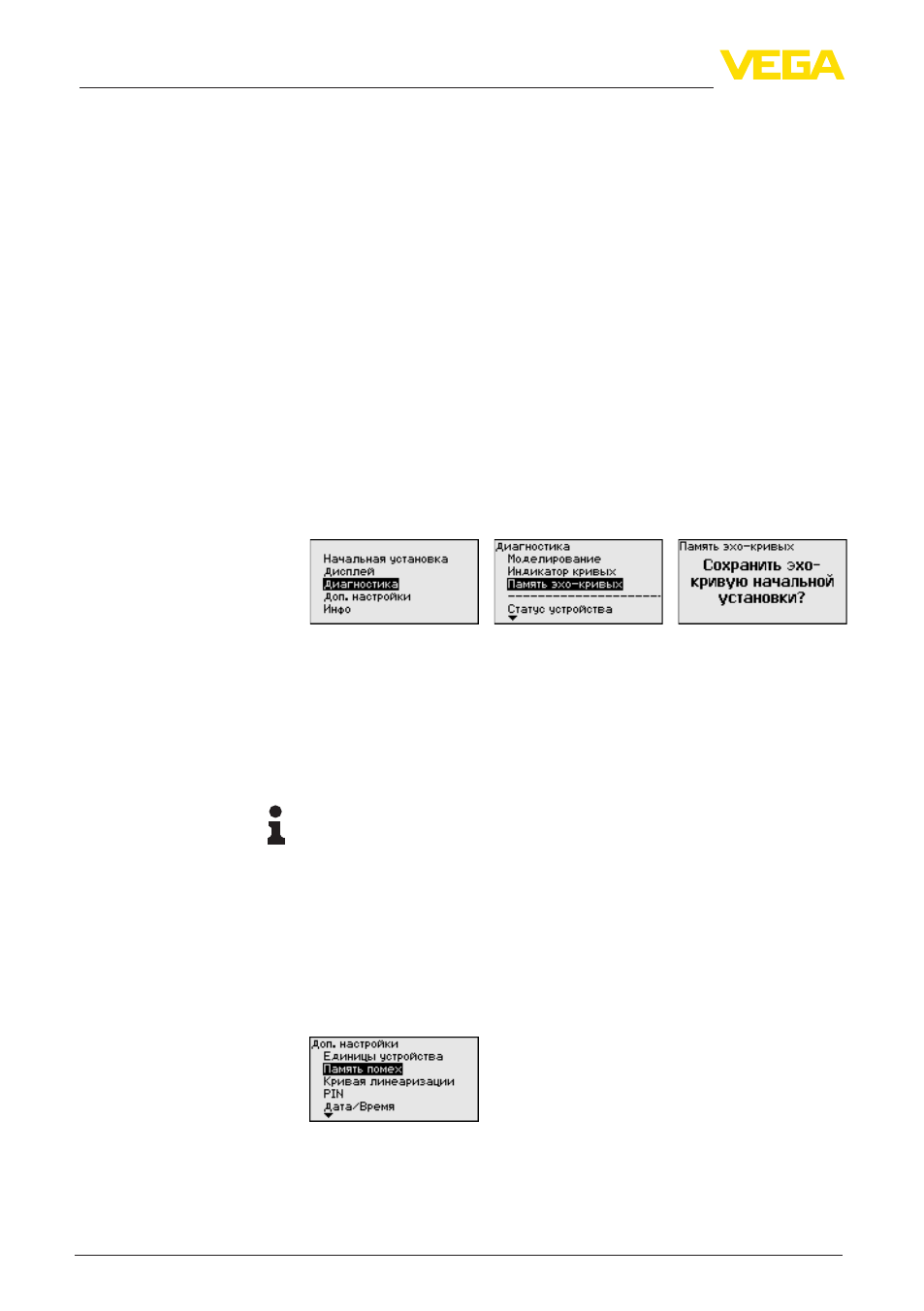

Функция "Память эхо-кривых" позволяет сохранить эхо-кривую
на момент начальной установки. Обычно это рекомендуется,
а для использования функций последующего управления
состоянием оборудования требуется обязательно. Сохранение
должно выполняться, по возможности, при самом малом уровне.
На ПК с ПО PACTware эхо-кривая может быть показана с
высоким разрешением и использована для анализа изменений
сигнала с течением времени эксплуатации. Дополнительно
может быть показана эхо-кривая начальной установки для ее
сравнения с текущей эхо-кривой.
Следующие условия вызывают ложные отраженные сигналы и
могут повлиять на измерение:
•
Высокие патрубки
•
Конструкции в емкости, например распорки
•
Мешалки
•
Налипание продукта или сварные швы на стенках емкости
Примечание:
Создание памяти помех позволяет определить, выделить и
сохранить ложные отраженные сигналы и далее исключать их
при обработке отраженного сигнала от уровня.
Создавать память помех нужно при малом уровне, чтобы были
зарегистрированы все имеющиеся сигналы помех.
Выполнить следующее:
1. Клавишей "[->]" выбрать меню Доп. настройки и
подтвердить нажатием [OK]. Клавишей [->] выбрать пункт
меню "Память помех" и подтвердить нажатием [OK].
2. Снова подтвердить нажатием [OK].
Диагностика - Память
эхо-кривых
Доп. настройки - Память
помех
