4 Монтаж
VEGAPULS 63 • Profibus PA
36513-R
U-130320

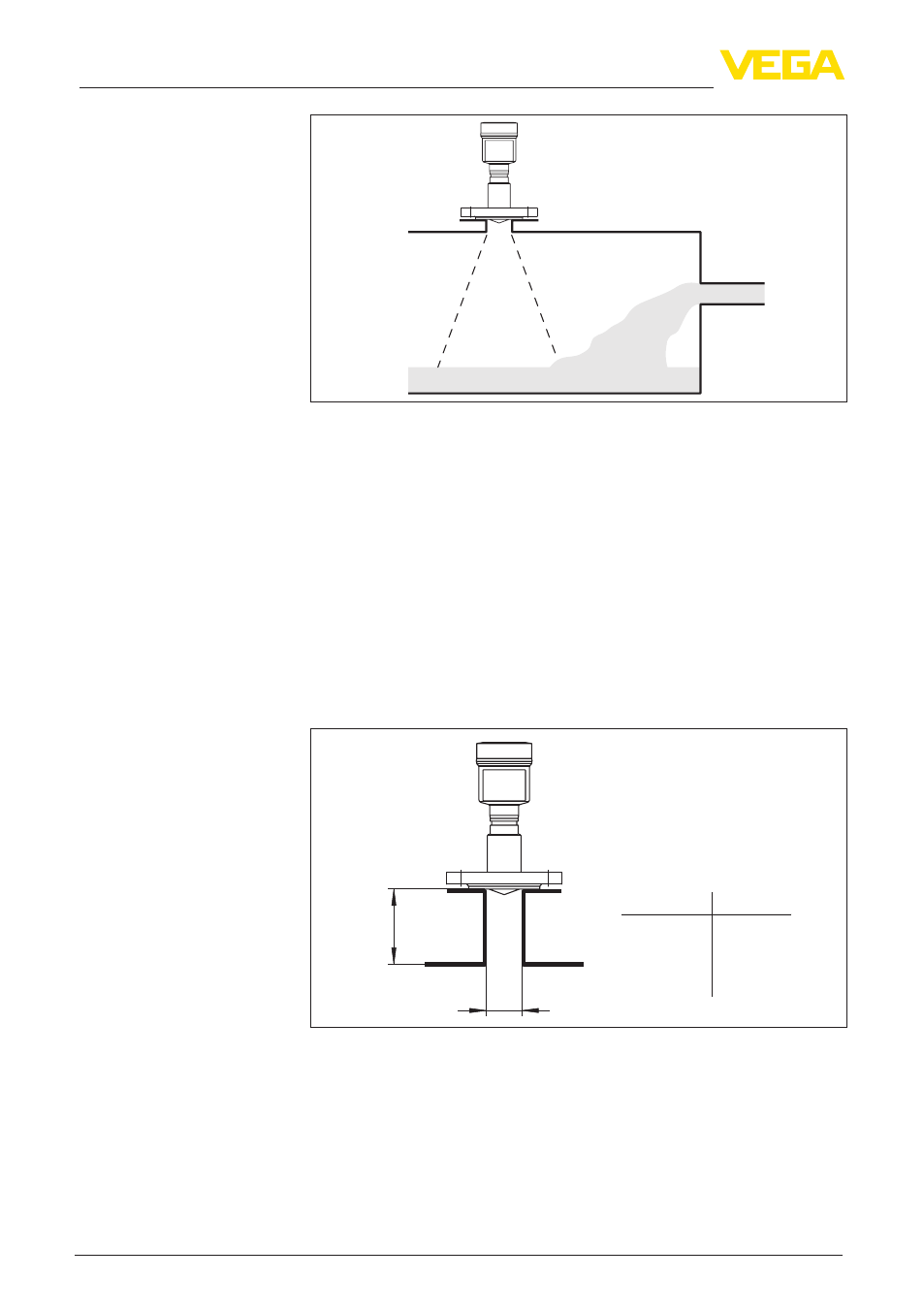

Рис. 9: Монтаж радарного датчика при втекающем продукте
Монтаж заподлицо
Оптимальная установка и удобство очистки фланца
обеспечивается при монтаже заподлицо на блок-фланце
(фланце без патрубка) или посредством гигиенических типов
присоединения, например Neumo Biocontrol.
Монтаж на патрубке
На продуктах с хорошими отражательными свойствами
VEGAPULS 63 можно монтировать также на патрубках
(ориентировочные размеры патрубков см. на рисунке ниже). В
этом случае конец патрубка должен быть гладким, без заусенцев
и, по возможности, закругленным. При этом необходимо создать
память помех.
d
h
max.
d
50 mm/2"
80 mm/3"
100 mm/4"
150 mm/6"
100 mm
150 mm
250 mm
400 mm
h
max.
Рис. 10: Ориентировочные размеры патрубков
Для обеспечения оптимального измерения на жидкостях датчик
необходимо устанавливать, по возможности, вертикально по
отношению к поверхности продукта.
Патрубок
Ориентация датчика
