4 Монтаж
VEGAPULS 63 • Profibus PA
36513-R
U-130320
0 %
100 %
1
2
5
4
3
6

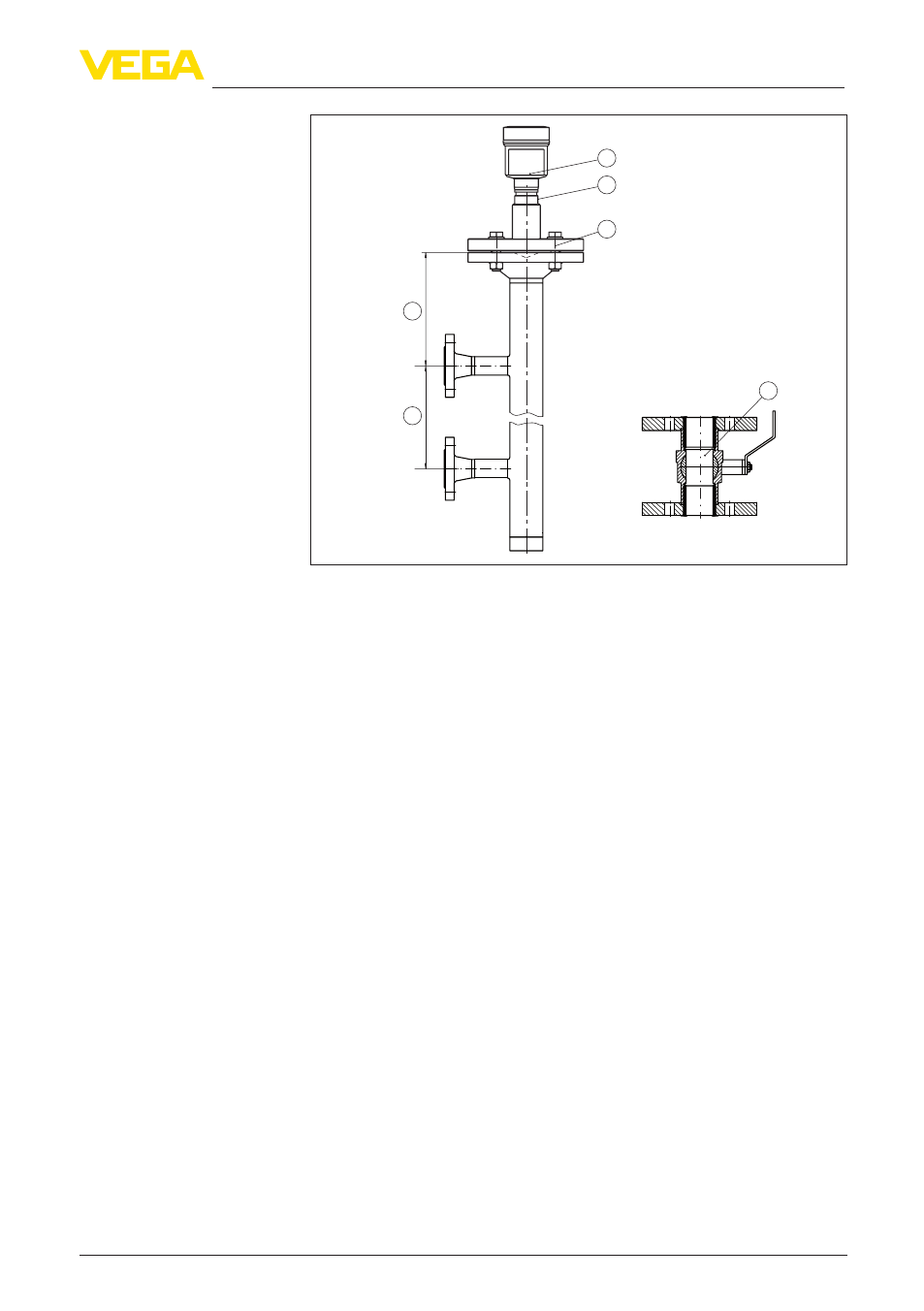

Рис. 15: Монтаж в выносной трубе
1 Радарный уровнемер
2 Метка направления поляризации
3 Фланец устройства
4 Расстояние от базовой плоскости датчика до верхнего
соединительного патрубка
5 Расстояние между соединительными патрубками
6 Полнопроходной шаровой кран
Указания по ориентации:
•
Учитывать метку поляризации на датчике.
•
У исполнения с резьбовым присоединением метка
расположена на шестиграннике резьбового присоединения,
у исполнения с фланцевым присоединением метка
расположена между двумя отверстиями фланца.
•
Соединительные патрубки к емкости должны лежать в одной
плоскости с этой меткой.
Указания по измерению:
•
Точка 100 % не может лежать выше верхнего
соединительного патрубка к емкости.
•
Точка 0 % не может лежать ниже нижнего соединительного
патрубка к емкости.
•
Минимальное расстояние от базовой плоскости датчика
до верхней кромки верхнего соединительного патрубка
> 300 мм.
•
Для компенсации погрешности из-за изменения времени
распространения сигнала в трубе необходимо при
параметрировании выбрать "Применение - Опускная труба" и
ввести условный диаметр трубы.
