5 Подключение к шинной системе
VEGAPULS 63 • Profibus PA
36513-R
U-130320
•
Модуль индикации и настройки (программная установка
адреса)
•
PACTware/DTM (программная установка адреса)
Аппаратная адресация действует, если на устройстве
посредством переключателей выбора адреса установлен
адрес меньше 126. В этом случае программная адресация
не действует, действительным является установленный
аппаратный адрес.
5
0
0
5
1
6
2
7
3
8
4
9
0
5
1
6
2
7
3
8
4
9
1
0
1
6 7 8
Bus
2
1
3
1 2
+
( )
(-)

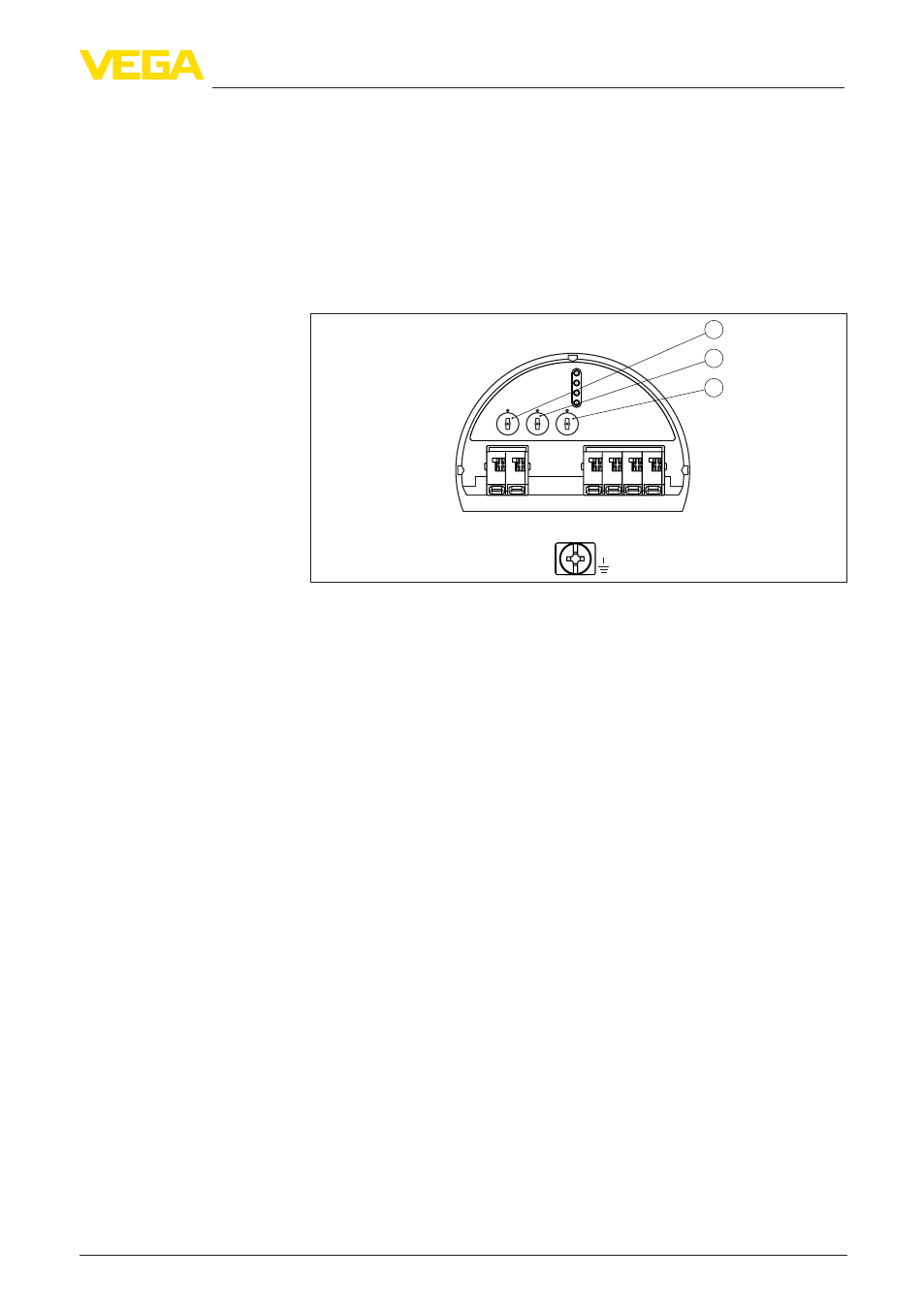

Рис. 25: Переключатели выбора адреса
1 Адреса меньше 100 (набор 0), адреса больше 100 (набор 1)
2 Десятичный разряд адреса (набор от 0 до 9)
3 Целая часть адреса (набор от 0 до 9)
Программная адресация действует, если на устройстве
посредством переключателей адреса установлен адрес 126 или
больше.
Процедура присвоения адреса описана в руководстве по
эксплуатации "Модуль индикации и настройки".
5.8 Фаза включения
После подключения VEGAPULS 63 к шинной системе в течение
прибл. 30 секунд производится самопроверка устройства.
Выполняется следующее:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и
программного обеспечения, обозначения места измерения
(на дисплее или ПК)
•
Индикация сообщения о статусе "F 105 Идет поиск
измеренного значения" на дисплее или ПК
•
кратковременное обращение байта состояния в значение
неисправности.
Как только будет найдено действительное измеренное
значение, оно выдается на линии сигнала. Значение
соответствует текущему уровню и уже выполненным
установкам, например заводской установке.
Аппаратная адресация
Программная адреса-
ция
