11 Приложение
VEGAPULS 63 • Profibus PA
36513-R
U-130320
VEGAPULS 63, гигиеническое присоединение 1
ø 90 mm
(3.54")
ø 78 mm
(3.07")
101 mm (3.98"
)
38 mm (1.50"
)
15 mm (0.59"
)
101 mm (3.98"
)
38 mm (1.50"
)
15 mm (0.59"
)
89 mm (3.50"
)
16 mm (0.63"
)
ø 50 mm
(1.97")
15 mm (0.59"
)
83 mm (3.27"
)
ø 90 mm
(3.54")
ø 66 mm
(2.60")
5
5
5
5 5
51 2
3 54

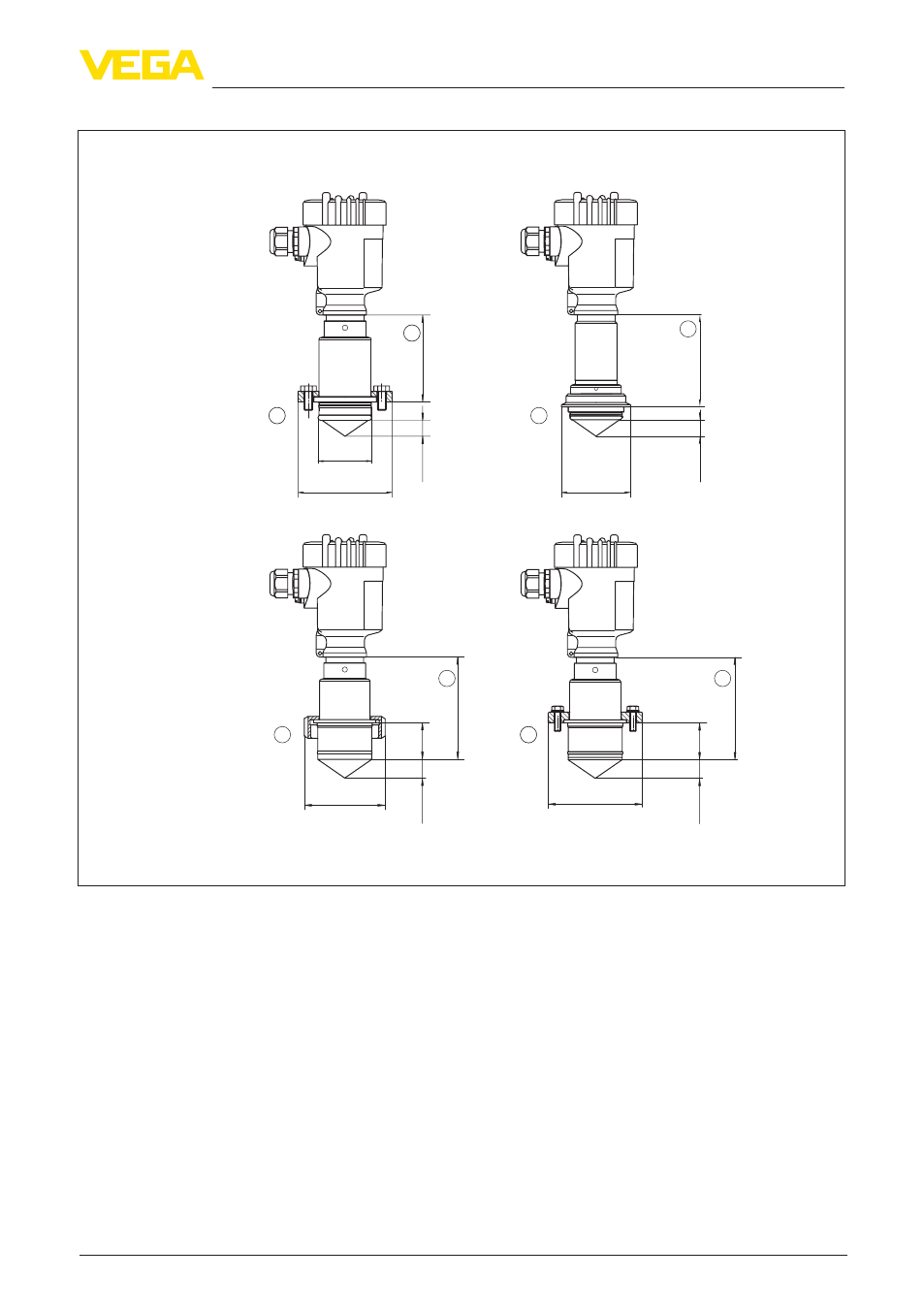

Рис. 59: VEGAPULS 63, гигиеническое присоединение 1
1 NeumoBiocontrol
2 Tuchenhagen Varivent DN 25
3 Гигиеническое присоединение LA
4 Гигиеническое присоединение LB
5 У корпуса из нержавеющей стали и алюминиевого двухкамерного корпуса этот размер на 4 мм
(0.157") меньше
