34
6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 63 • Profibus PA
36513-R
U-130320
– сохранение значения
•
Клавиша [->]:
– изменение представления измеренного значения
– перемещение по списку
– выбор позиции для редактирования
•
Клавиша [+]:
– изменение значения параметра
•
Клавиша [ESC]:
– отмена ввода
– возврат в меню уровнем выше
Прибор настраивается с помощью четырех клавиш и меню
на дисплее модуля индикации и настройки. Функции клавиш
показаны на рисунке выше. Через 60 минут после последнего
нажатия любой клавиши автоматически происходит возврат
к индикации измеренных значений. Введенные значения, не
подтвержденные нажатием [OK], будут потеряны.
6.3 Параметрирование
Путем соответствующего параметрирования устройство
настраивается на условия применения. Параметрирование
выполняется через операционное меню.
Главное меню разделено на пять зон со следующими функциями:
Начальная установка: установка имени места измерения,
выбор измеряемой среды, применения и емкости, установка
рабочего диапазона, AI FB 1 Channel - пересчет - демпфирование
Дисплей: выбор языка, установки для индикации измеренных
значений, а также подсветки
Диагностика: сведения о статусе устройства, указатель
пиковых значений, надежность измерения, AI FB 1-
моделирование, эхо-кривая
Доп. настройки: единицы устройства, память помех,
линеаризация, адрес датчика, PIN, дата/время, сброс,
копирование данных датчика
Инфо: имя устройства, версия аппаратного и программного
обеспечения, дата заводской установки, особенности
устройства
Для оптимального параметрирования датчика для данного
измерения необходимо, последовательно выбирая опции меню
"Начальная установка", ввести соответствующие значения
параметров. Порядок выполнения начальной установки описан
ниже.

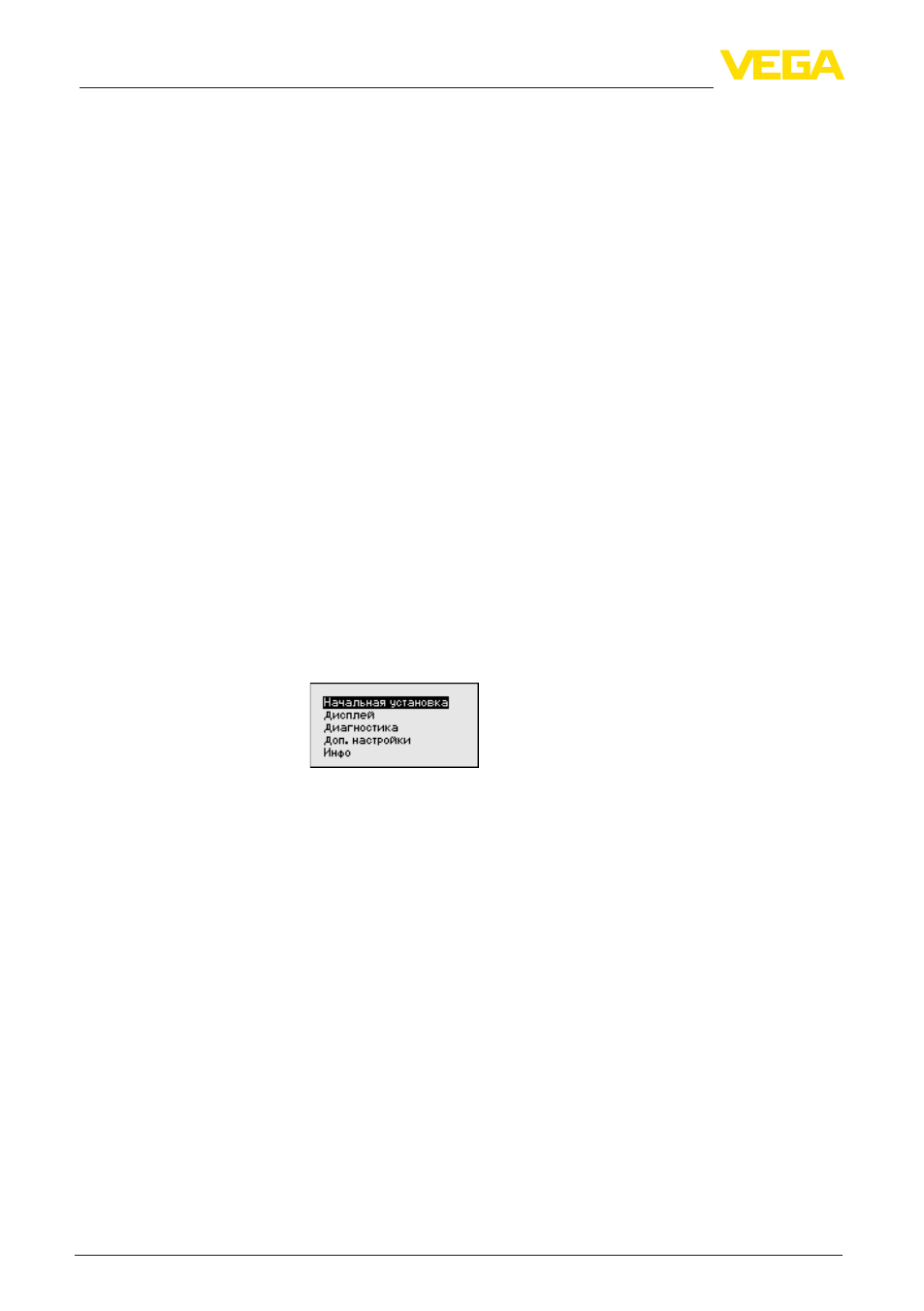

Система настройки
Главное меню
