11 Приложение
VEGAPULS 63 • Profibus PA
36513-R
U-130320
VEGAPULS 63, фланцевое исполнение, для низких температур
202 mm (7.95"
)
3
3
ø 44 mm
(1.73")
4 mm / 8 mm (0.16" / 0.32"
)
ø 75 mm
(2.95")
15,5 mm (0.61"
)
202 mm (7.95"
)
31,5 mm (1.24"
)
1
2
4 mm / 8 mm (0.16" / 0.32"
)

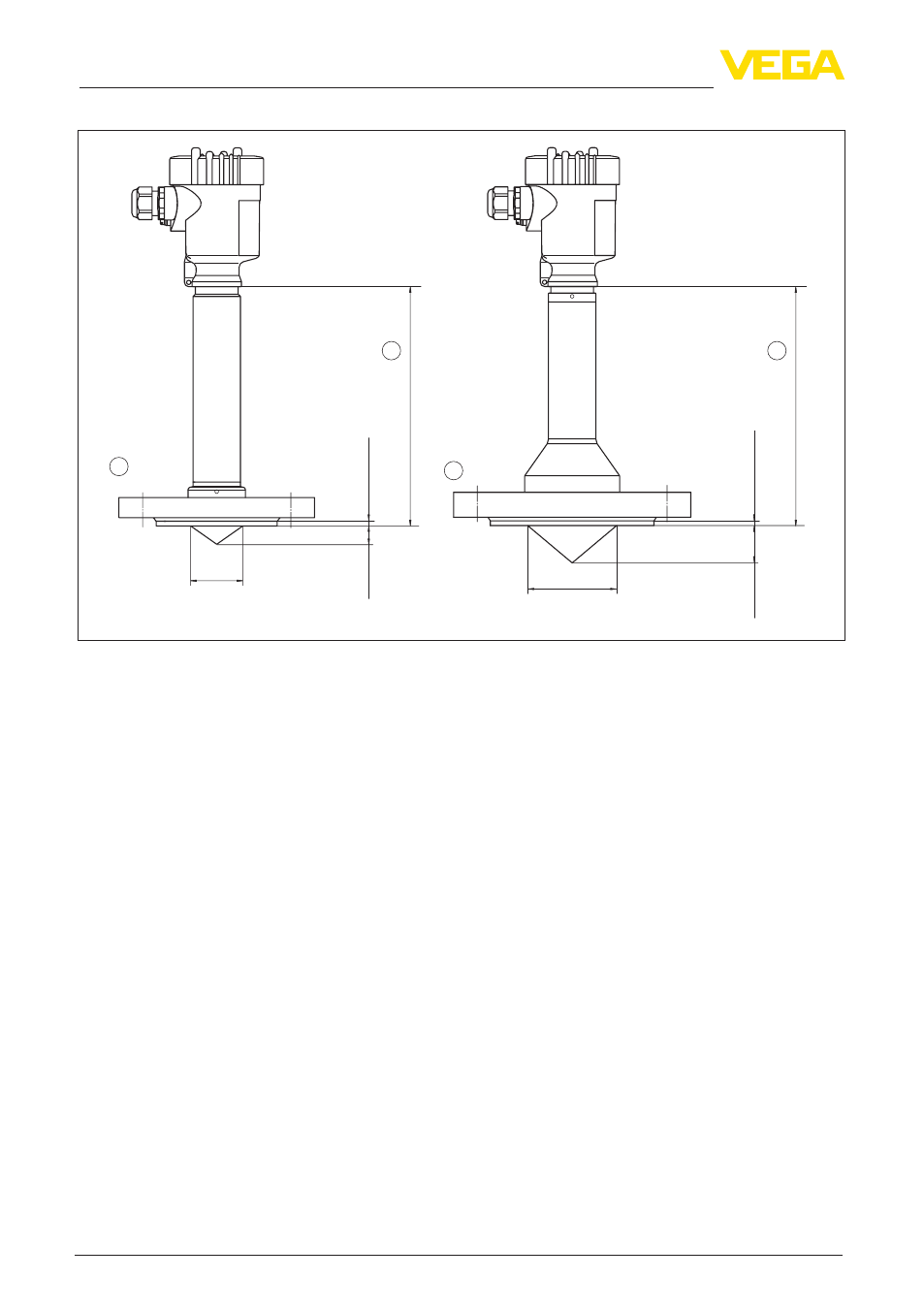

Рис. 58: VEGAPULS 63, фланцевое исполнение, для низких температур
1 DN 50/DN 65 и 2"/2½"
2 от DN 80 и от 3"
3 При корпусах из нержавеющей стали и алюминиевых двухкамерных корпусах этот размер составляет
198 мм (7.80")
