Быстрый пуск – Инструкция по эксплуатации VEGA VEGAPULS 63 (≥ 2.0.0 - ≥ 4.0.0) Profibus PA
Страница 2
2
Быстрый пуск
VEGAPULS 63 • Profibus PA
36513-R
U-130320
Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.
1. Расстояние от стенки емкости > 200 мм, антенна должна
выступать в емкость на > 10 мм.
ca
. 10 mm
> 200 mm
(7.87")

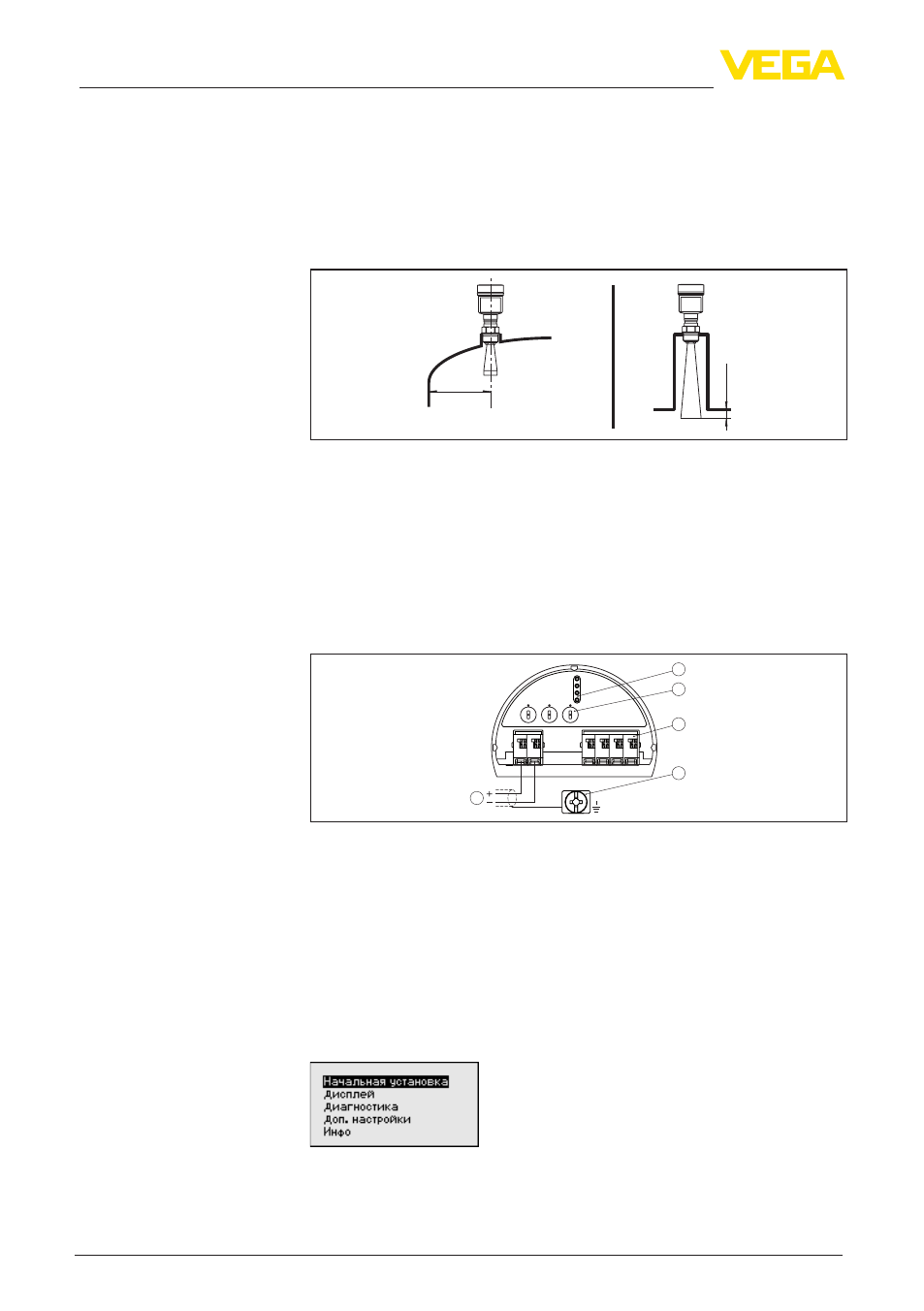

Рис. 1: Расстояние от антенны до стенки емкости/крыши емкости
2. Следует учитывать минимальный диаметр патрубка в
зависимости от высоты патрубка.
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным
типового шильдика.
2. Подключить устройство в соответствии со следующим
рисунком.
5
0
0
5
1
6
2
7
3
8
4
9
0
5
1
6
2
7
3
8
4
9
1
0
1
6 7 8
Bus
2
3
4
5
1
2
+
( )
(-)
1
Рис. 2: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Переключатель для выбора шинного адреса
4 Для выносного блока индикации и настройки
5 Клемма заземления для подключения экрана кабеля
Дальнейшую информацию см. в гл. "Подключение к источнику
питания".
1. Через модуль индикации и настройки войти в меню
"Начальная установка".
2. В меню "Среда" выбрать измеряемую среду, например
"Водный раствор".
Монтаж
Электрическое подклю-
чение
Установка параметров
