4 Монтаж
VEGAPULS 63 • Profibus PA
36513-R
U-130320
4 Монтаж
4.1 Общие указания
Для затягивания резьбы приборов с резьбовым присоединением
следует использовать шестигранник присоединения и
соответствующий инструмент.
Внимание!
При ввертывании запрещается держать прибор за корпус!
В противном случае может быть повреждена вращательная
механика корпуса.
Использовать рекомендуемый кабель (см. "Подключение к
источнику питания") и туго затянуть кабельный ввод.
Для защиты устройства от попадания влаги рекомендуется
соединительный кабель перед кабельным вводом направить
вниз, чтобы влага от дождя или конденсата могла с него стекать.
Это указание действительно прежде всего в следующих случаях:
•
Монтаж на открытом воздухе
•
Помещения с повышенной влажностью (например, где
производится очистка)
•
Емкости с охлаждением или подогревом
Части устройства, контактирующие с измеряемой средой,
а именно: активная измерительная часть, уплотнение и
присоединение, - должны быть применимы при данных
условиях процесса. Необходимо учитывать давление процесса,
температуру процесса и химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
4.2 Указания по монтажу
Шайба из PTFE на герметизированной антенне одновременно
является уплотнением к процессу. Для эффективного
уплотнения должно быть выполнено следующее:
1. Число винтов фланца соответствует числу отверстий во
фланце
2. Для выравнивания потери предварительного натяга PFTE-
шайбы, используйте тарельчатые пружины.
2
1

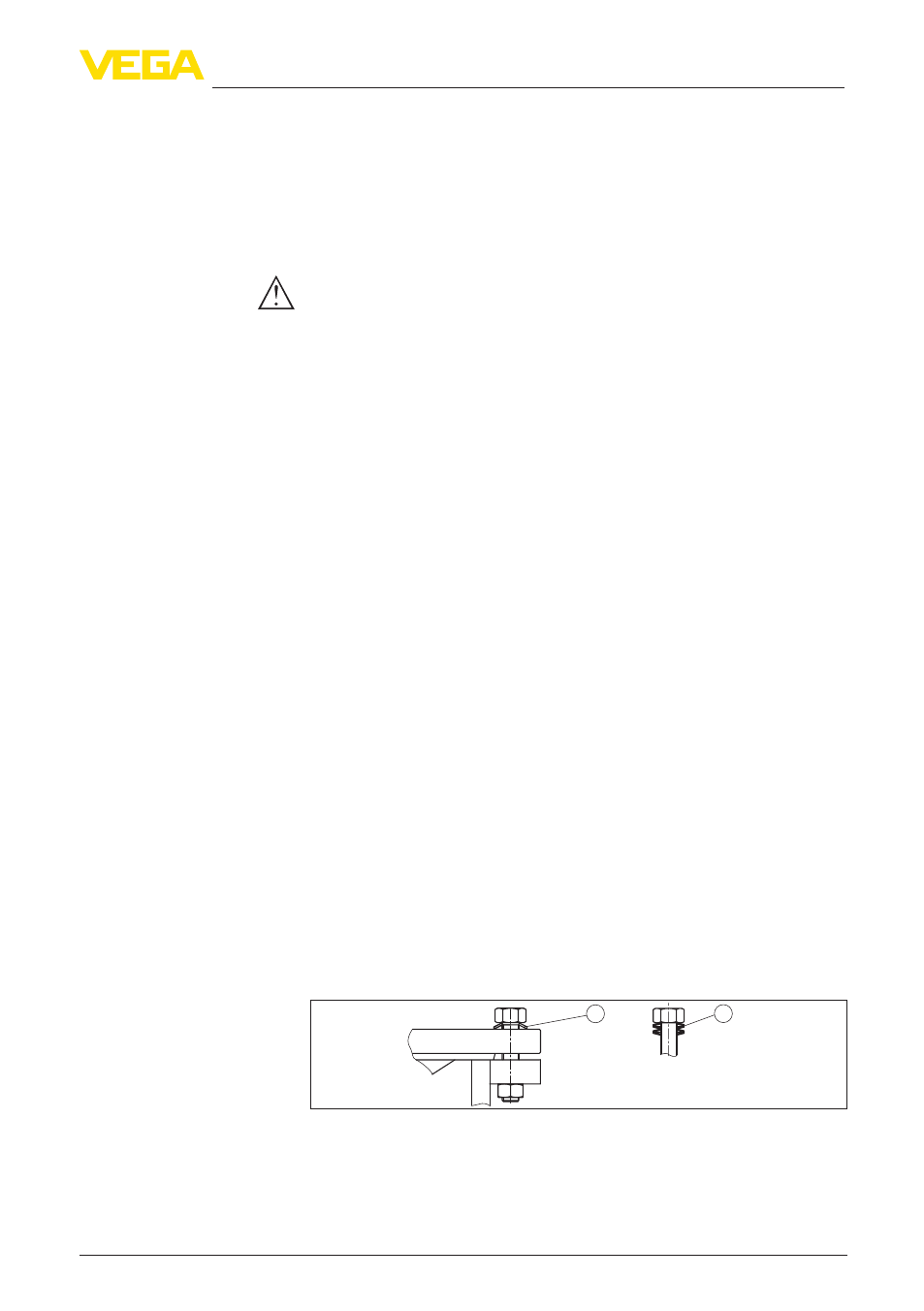

Рис. 5: Использование тарельчатых пружин
1 Отдельная тарельчатая пружина
2 Пакет тарельчатых пружин
Ввертывание
Влажность
Применимость при дан-
ных условиях процесса
Уплотнение к процессу
