Инструкция по эксплуатации VEGA VEGAPULS 63 (≥ 2.0.0 - ≥ 4.0.0) Profibus PA
Страница 45
45
6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 63 • Profibus PA
36513-R
U-130320

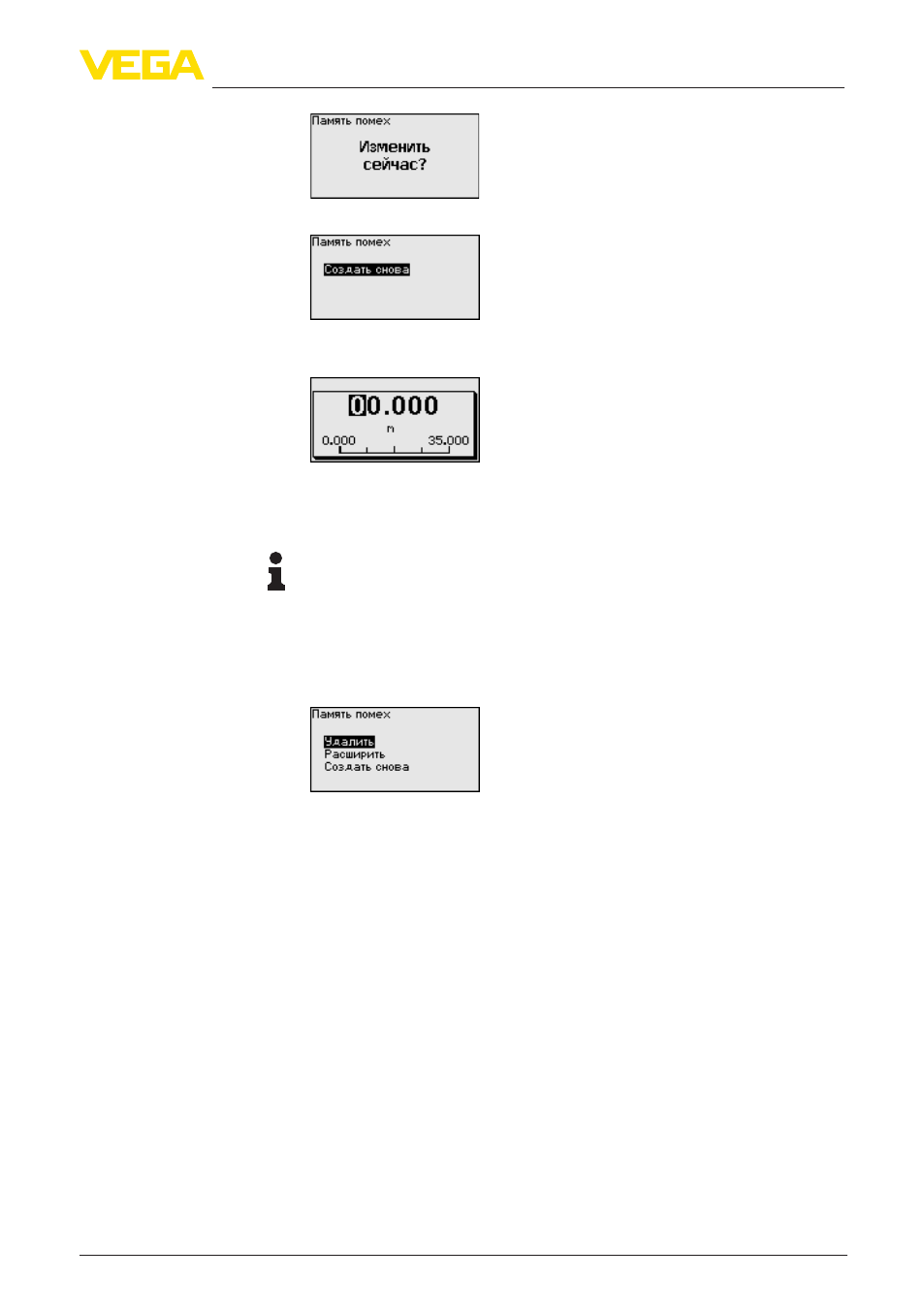

3. Снова подтвердить нажатием [OK].
4. Снова подтвердить нажатием [OK] и ввести фактическое
расстояние от датчика до поверхности продукта.
5. Теперь после нажатия [OK] все имеющиеся на этом
расстоянии ложные отраженные сигналы будут
зарегистрированы и сохранены в датчике.
Примечание:
Проверьте расстояние до поверхности продукта. Если ввести
неправильное (слишком большое) значение, актуальный
уровень сохранится в памяти как эхосигнал помехи и на
указанном расстоянии уровень определяться более не будет.
Если в датчике уже создана память помех, то при выборе меню
"Память помех" появляется следующее окно:
Опция "Удалить" позволяет полностью удалить уже
существующую память помех. Это имеет смысл, если уже
существующая память помех более не соответствует условиям
измерения в емкости.
Через меню "Расширить" можно расширить уже созданную
память помех. Это имеет смысл, если память помех была
создана при слишком высоком уровне и могли быть сохранены
не все ложные эхосигналы. При выборе опции "Расширить"
будет показано расстояние до поверхности продукта для уже
созданной памяти помех. Теперь можно изменить это значение и
расширить память помех до этого диапазона.
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения,
например горизонтальных цилиндрических или сферических
емкостей, а индикация необходима в единицах объема.
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости.
Доп. настройки - Кривая
линеаризации
