5 Подключение к шинной системе
VEGAPULS 63 • Profibus PA
36513-R
U-130320
В системах без выравнивания потенциалов с кабельным
экраном с обеих сторон, кабельный экран на источнике питания
и на датчике подключите непосредственно к потенциалу
"земли". В соединительной коробке и Т-распределителе экран
короткого кабеля, идущего к датчику, не должен быть связан ни
с потенциалом "земли", ни с другим экраном. Кабельные экраны
к источнику питания и к следующему распределителю должны
быть связаны между собой и через керамический конденсатор
(напр., 1 нФ, 1500 В) соединены с потенциалом "земли". Тем
самым подавляются низкочастотные уравнительные токи, но
сохраняется защитный эффект против высокочастотных помех.
5.2 Подключение
Подключение питания и выхода сигнала осуществляется через
подпружиненные контакты в корпусе.
Подключение к модулю индикации и настройки и
интерфейсному адаптеру осуществляется через контактные
штырьки в корпусе.
Информация:
Клеммный блок является съемным и может быть удален с
электроники. Для этого нужно маленькой отверткой поддеть
и вытащить клеммный блок. При установке клеммного блока
назад должен быть слышен звук защелкивания.
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Снять модуль индикации и настройки, если он установлен,
повернув его слегка влево.
3. Ослабить гайку кабельного ввода.
4. Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
5. Вставить кабель в датчик через кабельный ввод.

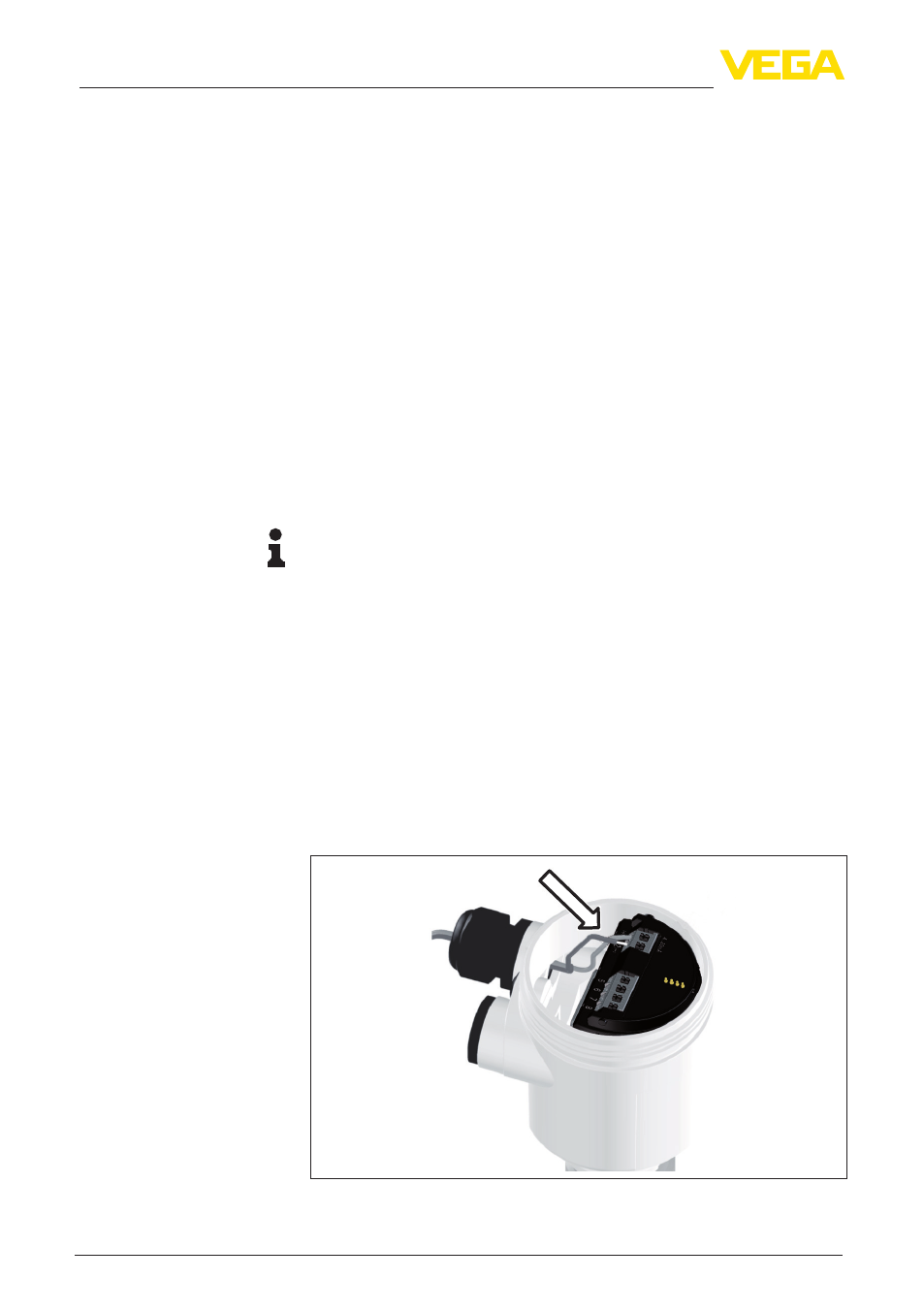

Рис. 16: Подключение: шаги 5 и 6
Техника подключения
Порядок подключения
