27

5 Подключение к шинной системе

VEGAPULS 63 • Profibus PA

36513-R

U-130320

6. Концы проводов вставить в контакты в соответствии со

схемой подключения.

Информация:

Жесткие провода и гибкие провода с гильзами на концах

вставляются прямо в отверстия контактов. В случае гибких

проводов без конечных гильз, чтобы открыть отверстие

контакта, нужно слегка нажать на вершину контакта маленькой

отверткой, после удаления отвертки контакты снова закроются.
Макс. сечение проводов см. "Технические данные /

Электромеханические данные".
7. Слегка потянув за провода, проверить надежность их

закрепления в контактах.

8. Экран подключить к внутренней клемме заземления, а

внешнюю клемму заземления соединить с выравниванием

потенциалов.

9. Туго затянуть гайку кабельного ввода. Уплотнительное

кольцо должно полностью облегать кабель.

10. Снова установить модуль индикации и настройки, если он

имеется.

11. Завинтить крышку корпуса.
Электрическое подключение выполнено.

5.3 Схема подключения (однокамерный

корпус)

Рисунок ниже действителен для исполнения без взрывозащиты,

а также для исполнения Ex ia.

5

0

0

5

1

6

2

7

3

8

4

9

0

5

1

6

2

7

3

8

4

9

1

0

1

6 7 8

Bus

2
3

4

5

1

2

+

( )

(-)

1

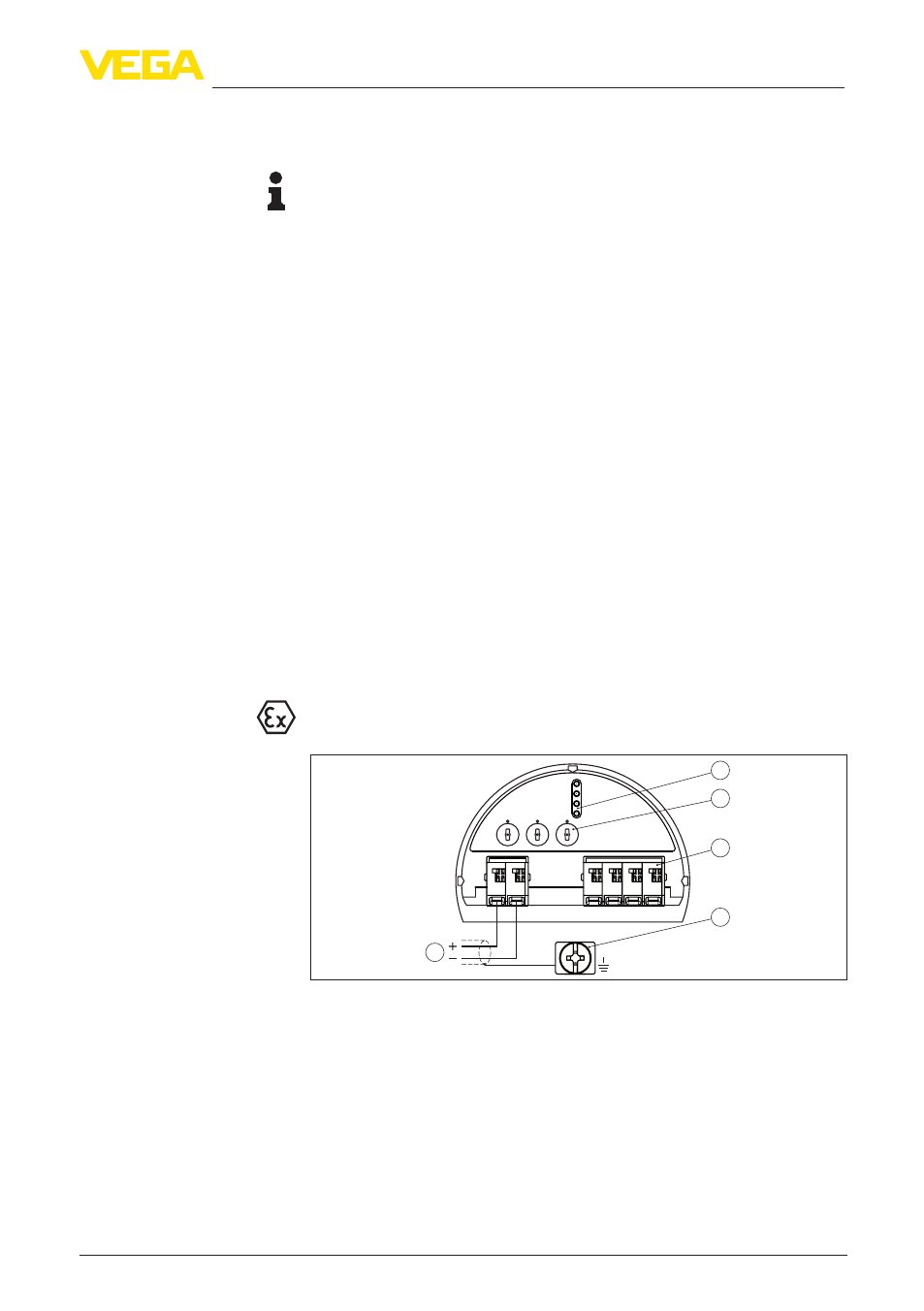

Рис. 17: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала

2 Для модуля индикации и настройки или интерфейсного адаптера

3 Переключатель для выбора шинного адреса

4 Для выносного блока индикации и настройки

5 Клемма заземления для подключения экрана кабеля

Отсек электроники и

подключения
