Инструкция по эксплуатации VEGA VEGAPULS 63 (≥ 2.0.0 - ≥ 4.0.0) Profibus PA
Страница 19
19
4 Монтаж
VEGAPULS 63 • Profibus PA
36513-R
U-130320

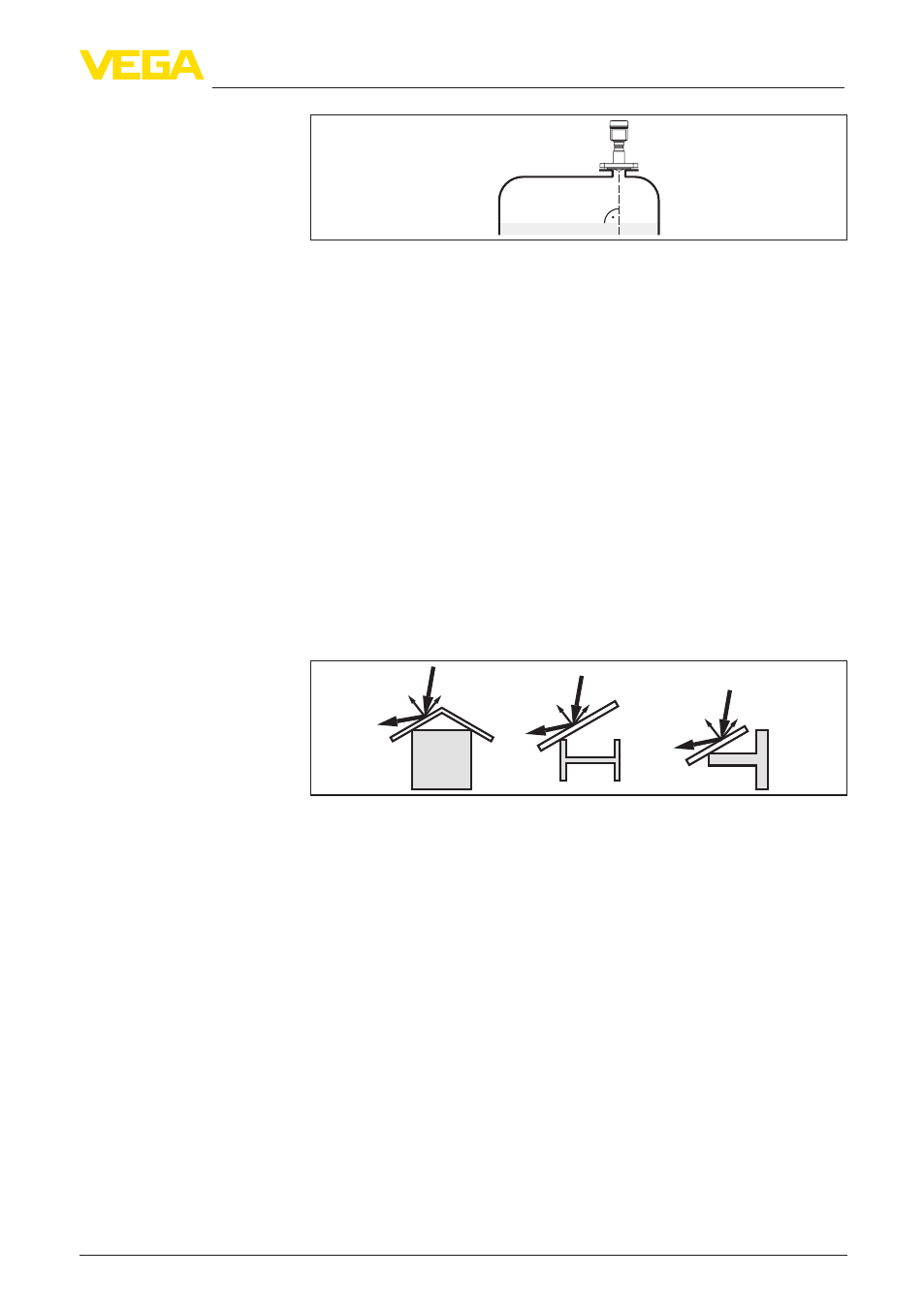

Рис. 11: Ориентация датчика на жидкостях
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхосигналы,
которые накладываются на полезный эхосигнал.
Монтажное положение датчика должно быть таким, чтобы
на пути распространения радарного сигнала до поверхности
продукта, по возможности, не оказывалось указанных
препятствий.
Если в емкости имеются внутренние конструкции, при
начальной установке необходимо создать память помех.
Ложные эхосигналы от больших стоек и подпорок в емкости
можно ослабить с помощью установленных над этими
конструкциями маленьких наклонных экранов из листового
металла, которые будут рассеивать радарные сигналы и тем
самым предотвращать зеркальное ложное отражение.
Рис. 12: Отражатели над конструкциями в емкости
Для емкости с мешалками следует создать память помех при
работающих мешалках. В этом случае ложные отражения
запоминаются при различных положениях мешалок.
Конструкции в емкости
Мешалки
