VEGASON 51 V … 53 V 8 1

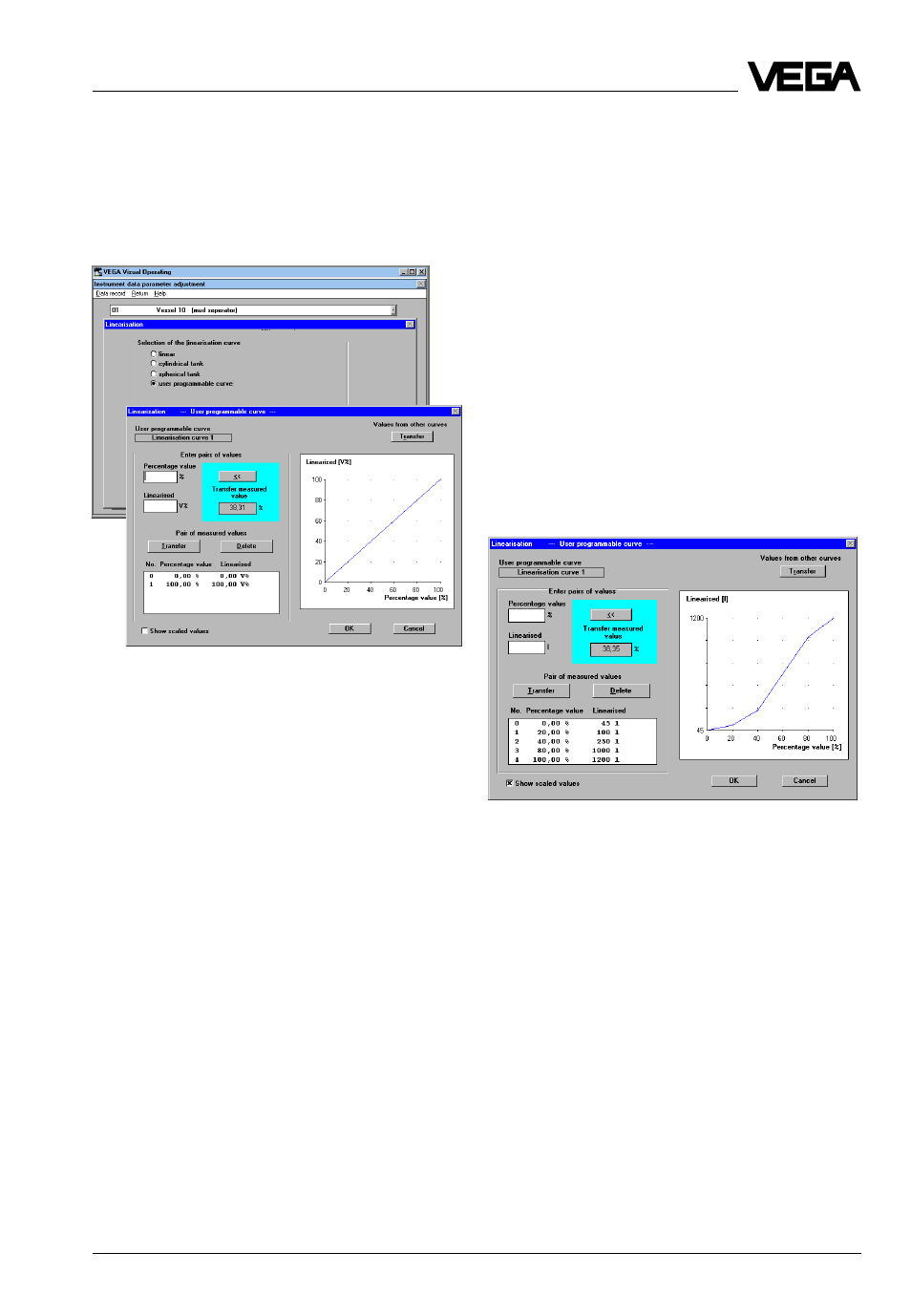

Запуск в действие - Обслуживание с ПЭВМ и VEGALOG
шесть «user programmable curves».
· Нажмите для этого на пункт выбора
«User programmable curve» и на «Edit».
· Нажмите слева внизу на «Show scaled
values», для того чтобы на оси Y появи-
лась установленная единица измерения
(слева внизу в окне меню)
Сначала Вы увидите линейное отношение
(прямая).
В поле»Transfer measured value» Вам будет
показан действительный уровень запол-
нения в процентах от установленной
области измерения (измеряемое окно).
Свободно программируемая линеаризиро-
ванная кривая образуется опорными точ-
ками, так называемыми парами значений.
Пара значений состоит из «Linearised»
(процентные значения заполнения) и
«Percentage value» (величина процента
высоты заполнения по отношению к
области измерения).
Если Вам неизвестны опорные точки или
пары значений вашего резервуара, то
резервуар нужно промерить в литрах.
Измерение в литрах
В характеристической кривой следующего
рисунка Вы увидите пять опорных точек
(0, 1, 2, 3 и 4) или пары значений. Между
опорными точками всегда линейная интер-
поляция.
Опорная точка 0 лежит на 0 % заполнении
(процентные значения [%]), что соответ-
ствует фактическому расстоянию к
поверхности заполняемого материала в
3,400 м в примере (пустой резервуар).
Величина объема составляет при этом
45,5 литра (остаточное заполнение
резервуара).
Опорная точка 1 лежит на уровне запол-
нения в 20 % (20 % измеряемого
расстояния от 0,500 м…3,400м). При 20 %
уровне заполнения в нашем примере в
резервуаре находятся 100 литров.
Опорная точка 2 лежит на уровне запол-
нения 40 %. При этом уровне заполнения в
резервуаре находятся 250 литров.
Опорная точка 3 лежит на уровне запол-
нения 80 %, при котором в резервуаре
находятся 1000 литров.
Опорная точка 4 лежит на уровне запол-
нения в 100 % (расстояние до
заполняемого материала 0,500 м), при
котором в резервуаре находятся 1200
литров.
Вы можете максимально задать 32
опорные точки (пары значений) на линеа-
ризированной кривой.
