VEGASON 51 V … 53 V
2 5
Базовая плоскость
< 60 мм
Монтаж и установка
-
Измерение жидкостей

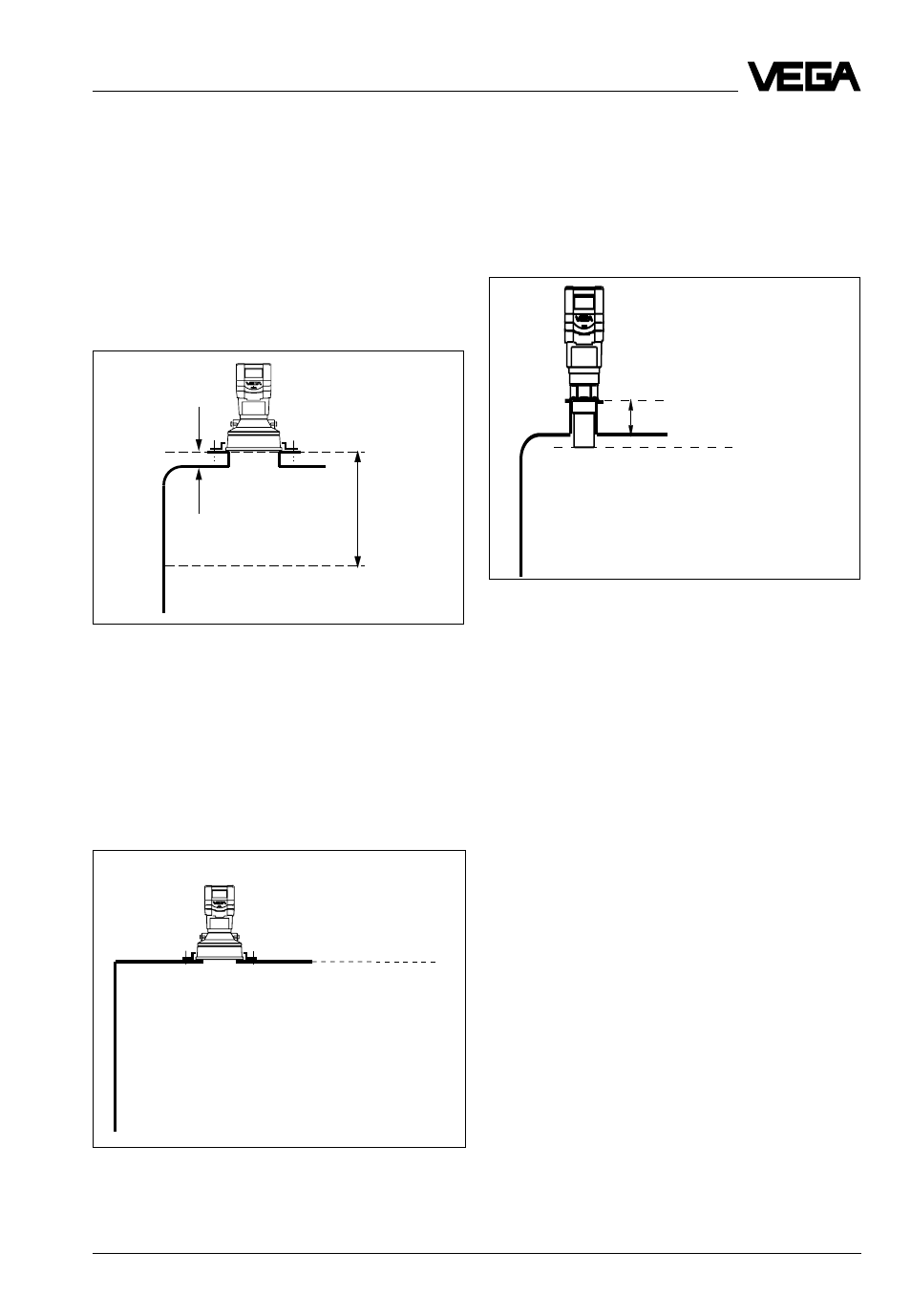

Вариант с фланцем на очень коротком штуцере
DIN
Вариант с фланцем (накидной фланец) на плоской
крыше резервуара
Базовая плоскость
Базовая плоскость
Min расстоя-
ние
< 60 мм
Монтаж на коротком 1
1
/
2
" или 2" патрубке
4.2 Измерение жидкостей
Плоская крыша резервуара
На плоском резервуаре монтаж
проводится в основном на очень коротком
патрубке (стандарта DIN). Базовой
плоскостью при варианте с фланцем
является приборный фланец.
Преобразователь звука должен высту-
пать за внутренний диаметр патрубка.
Очень благоприятен монтаж непосред-
ственно на крыше резервуара. Круглое
отверстие в резервуаре достаточно для
того, чтобы закрепить датчик VEGASON
53 с накидным фланцем.
Точно также на коротком патрубке Вы мо-
жете монтировать датчики с резьбой 1
1
/
2
“
или 2“.
