1 6
VEGASON 51 V … 53 V
VEGALOG
571 CPU
VEGALOG
571 EV
CPU
VEGATRENN
548
VEGATRENN
548
VEGATRENN
548
2
2
2
2
2
2
2
2
2
2
2
2
VEGALOG
571 EV
VEGATRENN
548
VEGATRENN
548
2
2
2
2
2
2
Ex-
область
Не
Ex-
область
Экранированный провод при
электромагнитных наводках
2)
(см. стр. 12)
Центр формирования
сигнала VEGALOG 571
(19" выдвижная карта)
Входная карта VEGALOG 571
(макс. 15 датчиков на карту)
Разделитель питания VEGATRENN
548 V Ex
(макс. 9 датчиков на карту)
Интерфейсный кабель RS 232
VEGACONNECT 2
VEGADIS 50
Токовые выходы
Выходы напряжения
Релейные
Цифровая структура
Сообщения об аварии
Подсоединение ко всем
Bus-системам
Транзисторные выходы
VEGASON 51 … 53
3 датчика групируются любым
образом на двухжильном проводе
Типы и варианты
-
Построение измерительных систем

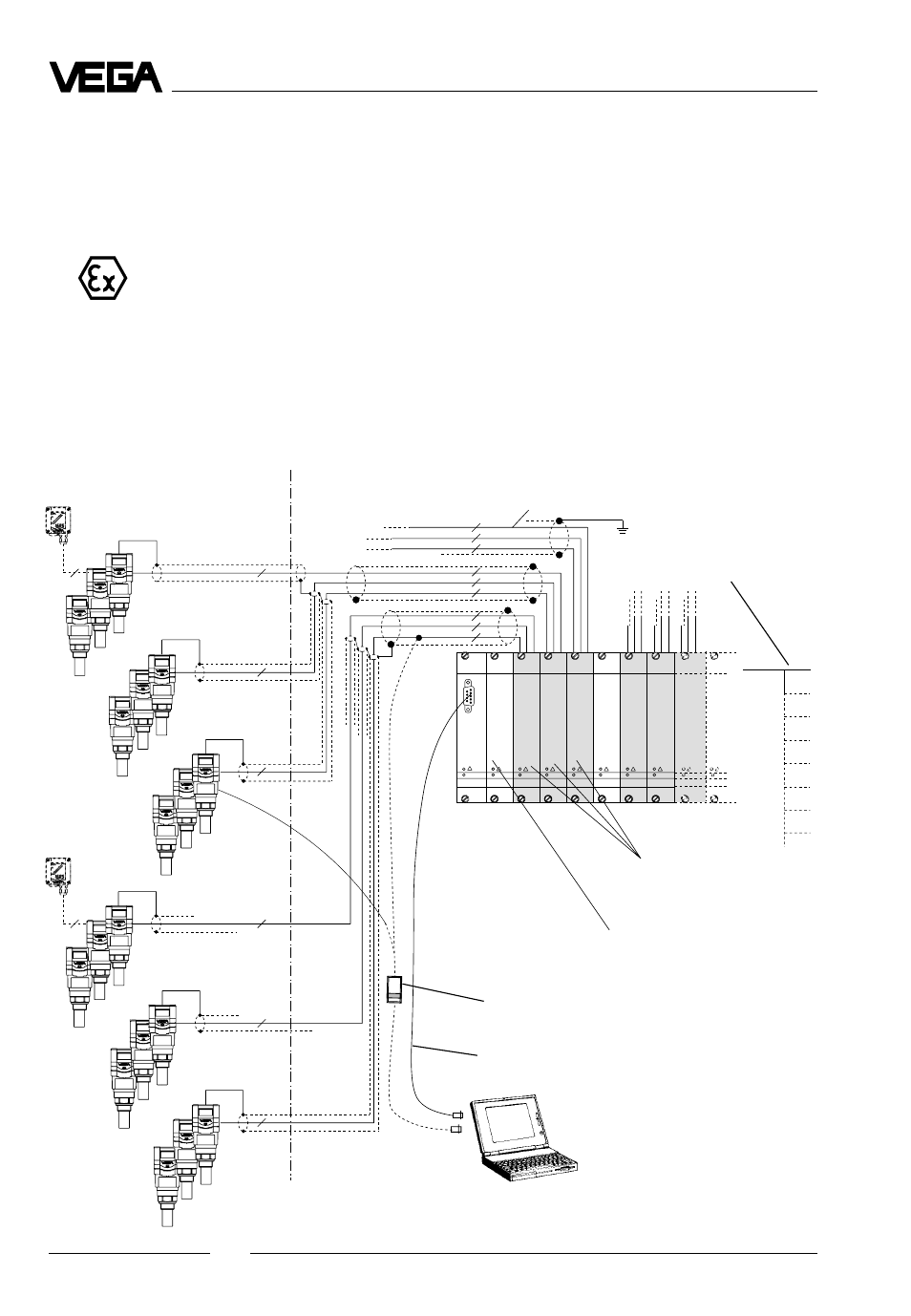

3 датчика на двухжильном кабеле, соединенных с устройством разделения
питания VEGATRENN 548 V Ех в центре формирования сигнала VEGALOG 571
·
Двухпроводная техника, питающее напряжение и цифровой выходной
сигнал через один двухжильный провод от разделительного
трансформа тора.
·
3 датчика на одном двухжильном кабеле.
·
Индикатор измеряемой величины, интегрированный в датчик.
·
Вариант внешнего индикатора (удален от датчика до 25 м,
монтируется в Ех-зоне).
·
Обслуживание с ПЭВМ или обслуживающего модуля (подключается
к датчику или к внешнему индикатору).
·
Максимальное сопротивление сигнального провода 15 Ом на жилу
или длина кабеля 1000 м, учитывайте допустимые значения емкости
и индуктивности подключающего кабеля (см. также ограничения на
разделитель питания).
