4 обслуживание с пэвм и vegalog – Инструкция по эксплуатации VEGA VEGASON 51V…53V
Страница 72
7 2
VEGASON 51 V … 53 V
Запуск в действие - Обслуживание с ПЭВМ и VEGALOG
DTE
DTE
DCD
1
1
DCD
RxD
2
2
RxD
TxD
3
3
TxD
DTR
4
4
DTR
GND
5
5
GND
---
6
6
---
---
7
7
---
---
8
8
---
---
9
9
---

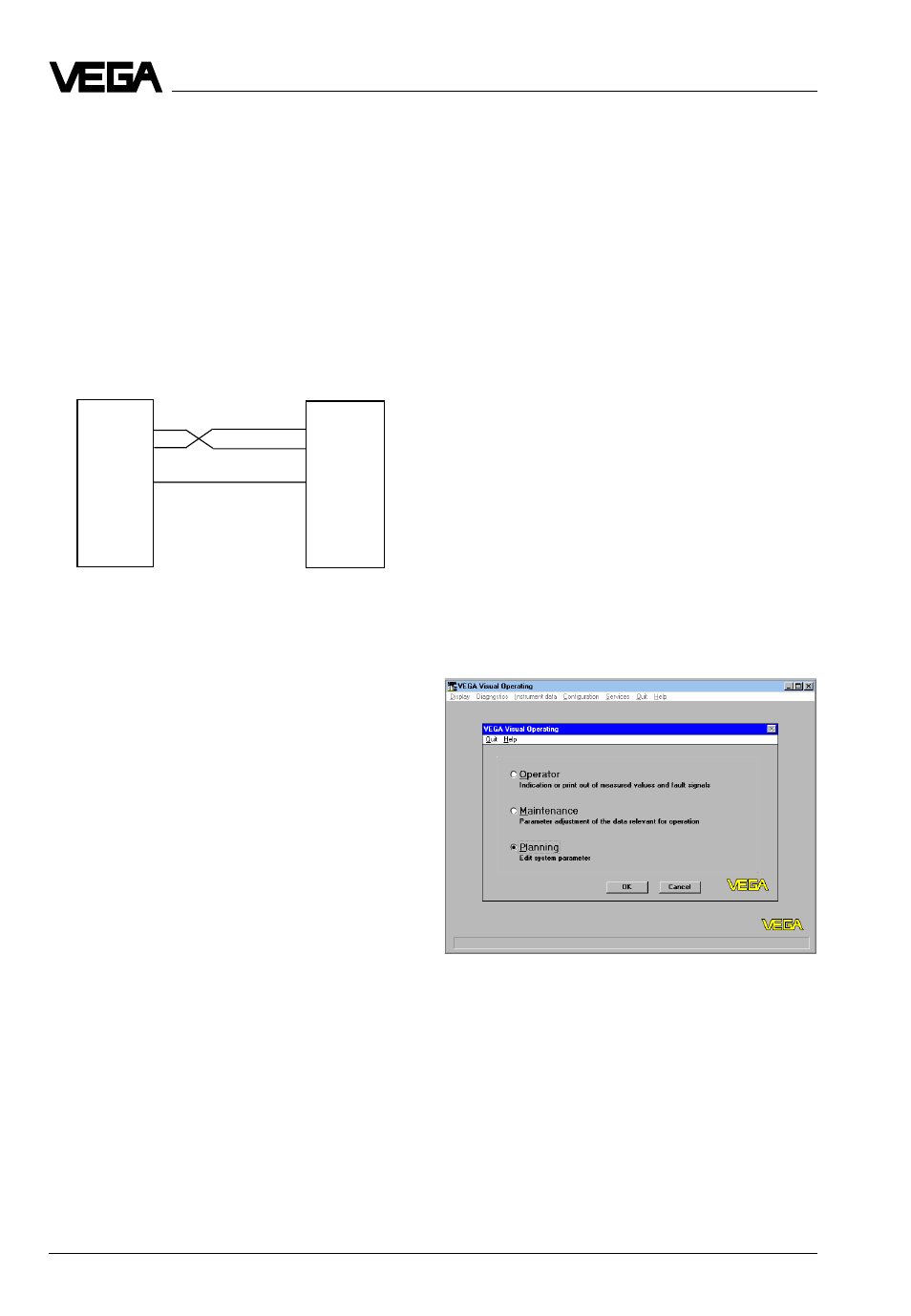

6.4 Обслуживание с ПЭВМ и
VEGALOG
Для подключения ПЭВМ к центру форми-
рования сигнала VEGALOG используйте
стандартный интерфейсный кабель RS232
DTE-DTE (Data Terminal Equipment) .
С помощью кабеля Вы соединяете ПЭВМ с
центром формирования сигнала.
Через сигнальные и питающие провода
между датчиком и центром формирования
сигнала передаются в цифровом виде
наряду с результатами измерения также
сигналы обслуживания. Обслуживающая
программа VVO может затем связываться
с центром формирования сигнала и всеми
подключенными датчиками. В главе «2.2
Построение измерительных устройств»
изображено подключение ПЭВМ к
различным измерительным устройствам.
Прежде, чем Вы начнете работать:
Не пугайтесь множества картинок, инст-
рукций и меню на этих страницах. Как и во
многих других ситуациях, сначала все
кажется сложнее и запутанней чем это
есть в действительности. Начинайте
работу с ПЭВМ спокойно, шаг за шагом, и
Вам уже скоро не понадобятся
последующие страницы.
Всегда тогда, когда Вам что-то представ-
ляется или Вы должны выбирать, это
характеризуется одним пунктом,
примерно так:
· выберите …
· начинайте …
· нажмите …
Первые шаги запуска в работу с ПЭВМ,
соединенной с центром формирования
сигнала VEGALOG, соответствуют обслу-
живанию в главе «6.2 Обслуживание с
VEGAMET или MINICOM «.
· Соедините стандартный выход вашей
ПЭВМ через стандартный нольмодем-
ный кабель RS232 (9-контактный) с
центром формирования сигнала
VEGALOG .
· Включите напряжение питания устрой-
ства формирования сигнала.
Примерно через 1…2 минуты (самотест)
измерительное устройство, как правило, в
рабочем состоянии и показывает измеряе-
мые величины.
· Запустите математическое обеспечение
VVO на своей ПЭВМ.
· Выберите на экране с помощью кнопки
со стрелкой или мышки пункт»Planning»
и нажмите «OK».
В следующем окне Вас спросят имя
пользователя.
