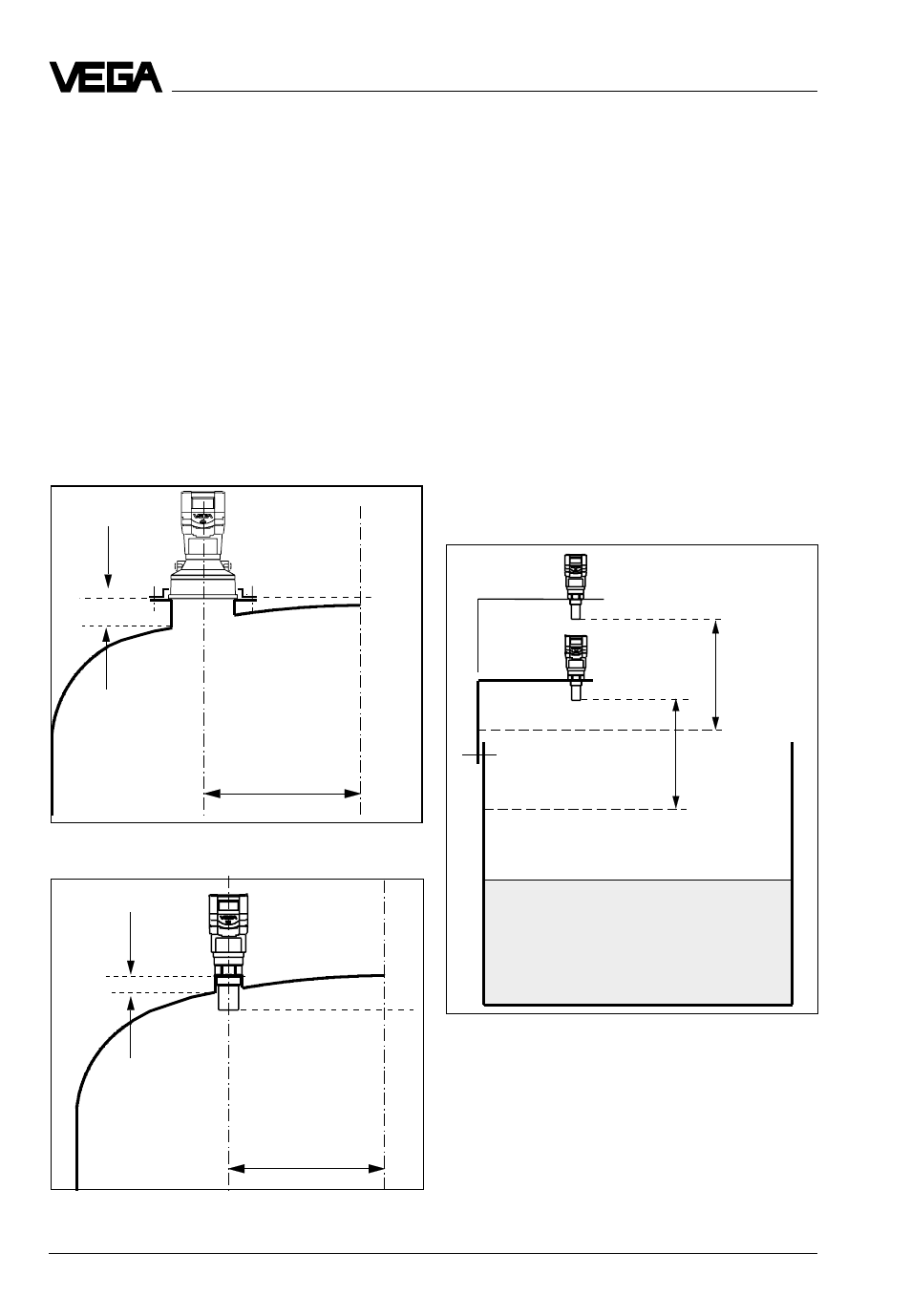

Фланец на выпуклой крыше резервуара
Резьбовой патрубок на выпуклой крыше
резервуара
Открытый резервуар
Базовая
плоскость
1
/
2
радиуса резервуара
< 60 мм
Базовая плоскость
< 60 мм
1
/
2
радиуса резер-
вуара
Мин. измеряе-
мое расстояние
Монтаж и установка
-
Измерение жидкостей
Мин. измеряе-
мое расстояние
Базовая
плоскость
Выпуклая крыша резервуара
На круглых крышах резервуаров монти-
руйте, пожалуйста, прибор не в середине
резервуара, а примерно на расстоянии 1/2
радиуса резервуара от середины.
Выпуклые крыши резервуаров влияют на
ультразвуковые импульсы как параболи-
ческое зеркало. Если преобразователь
звука находится в самом центре этой
параболической крыши резервуара, то он
особенно сильно воспринимает все лож-
ные эхо-сигналы.
Открытый резервуар
На открытых резервуарах рекомендуется
установка приборов на монтажной опоре.
Монтируйте датчик с его незначительным
весом на укрепленной опоре и обратите
внимание на достаточное расстояние от
стенки резервуара
Поэтому обратите внимание на монтаж
вне этой центральной точки, Вы
избежите, таким образом, усиленного
параболического ложного эхо-сигнала.
