VEGASON 51 V … 53 V
3 9

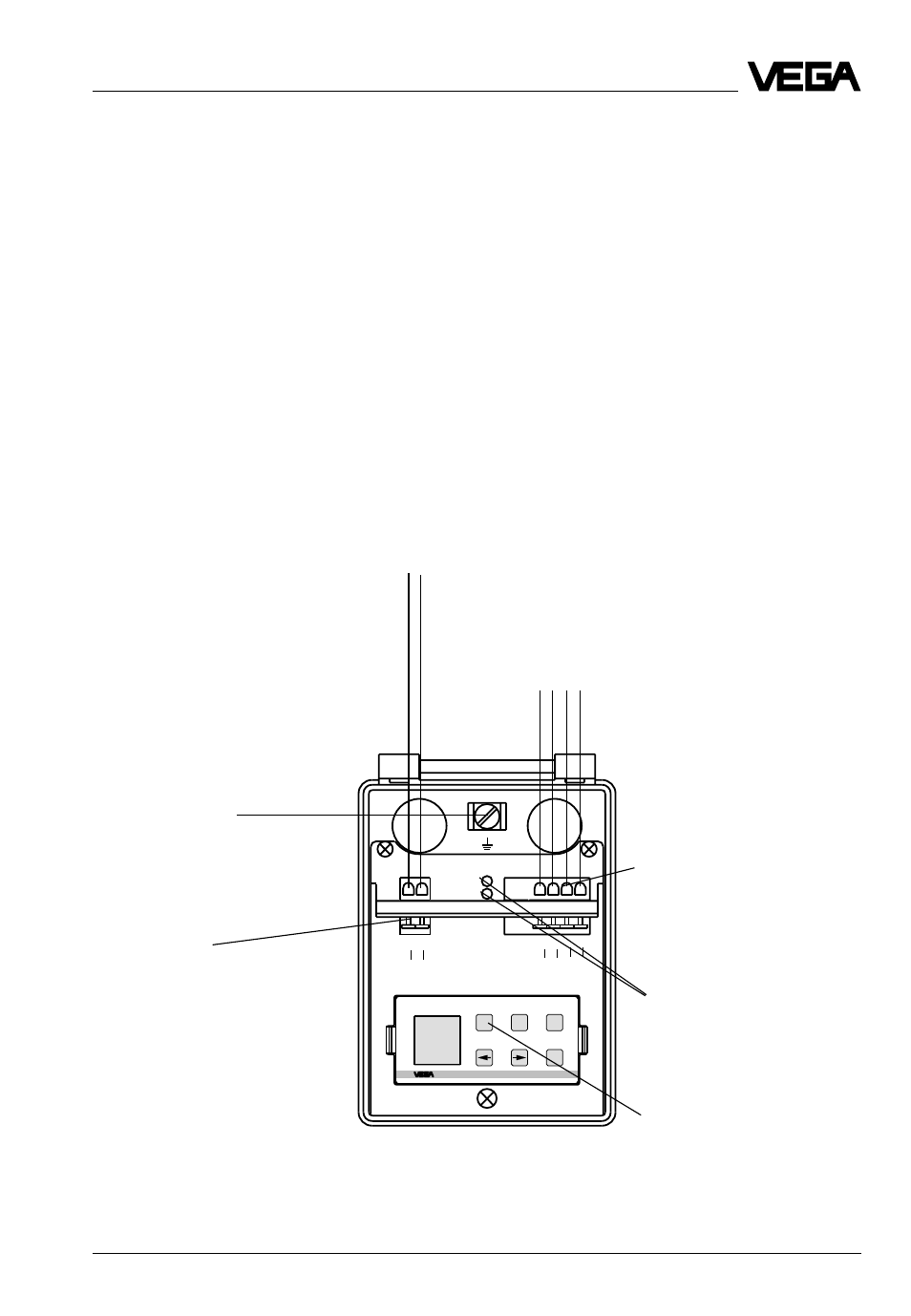

Электрическое подключение - Подключение датчика
-
+
ESC
OK
Tank 1
m (d)
12.345
+
-
1 2
C
5 6 7 8
4
3
1 2
C
5 6 7 8
+
-
Commu-
nication
4...20 mA
Display
Для индикаторного устройства на
крышке датчика или для внешнего
индикаторного устройства
VEGADIS 50
Гнезда для подключения
интерфейсного адаптера
VEGACONNECT
Двухпроводная техника
Питающее напряжение и
цифровой измерительный
сигнал
Пружинные клеммы (max
сечение жилы 2,5 мм
2
)
Вставляемый
обслуживающий
модуль
MINICOM
Пружинные клеммы
Земляная клемма
Земляная клемма должна
быть соединена с земляной
шиной
5.2 Подключение датчика
После того как Вы смонтировали датчик в
положение измерения в соответствии с
указаниями в главе 4 «Монтаж и установ-
ка», открутите винт на верхней стороне
датчика. Крышку датчика в варианте с
дисплеем можно открыть. Открутите
накидную гайку держателя кабеля и
сдвиньте ее примерно на 10 см вдоль
оболочки кабеля. Накидная гайка
защищена замком безопасности от само-
развинчивания.
Вставьте кабель в отверстие датчика.
Снова закрутите накидную гайку и
подключите зачищенную жилу кабеля к
соответствующей клемме.
Клеммы не имеют винтов. Нажмите вниз
на углубление белой лапки клеммы
маленькой отверткой и вставьте медную
жилу провода в отверстие клеммы.
Проверьте положение провода в клемме
легким потягиванием подключенного
провода.
