2 2 VEGASON 51 V … 53 V

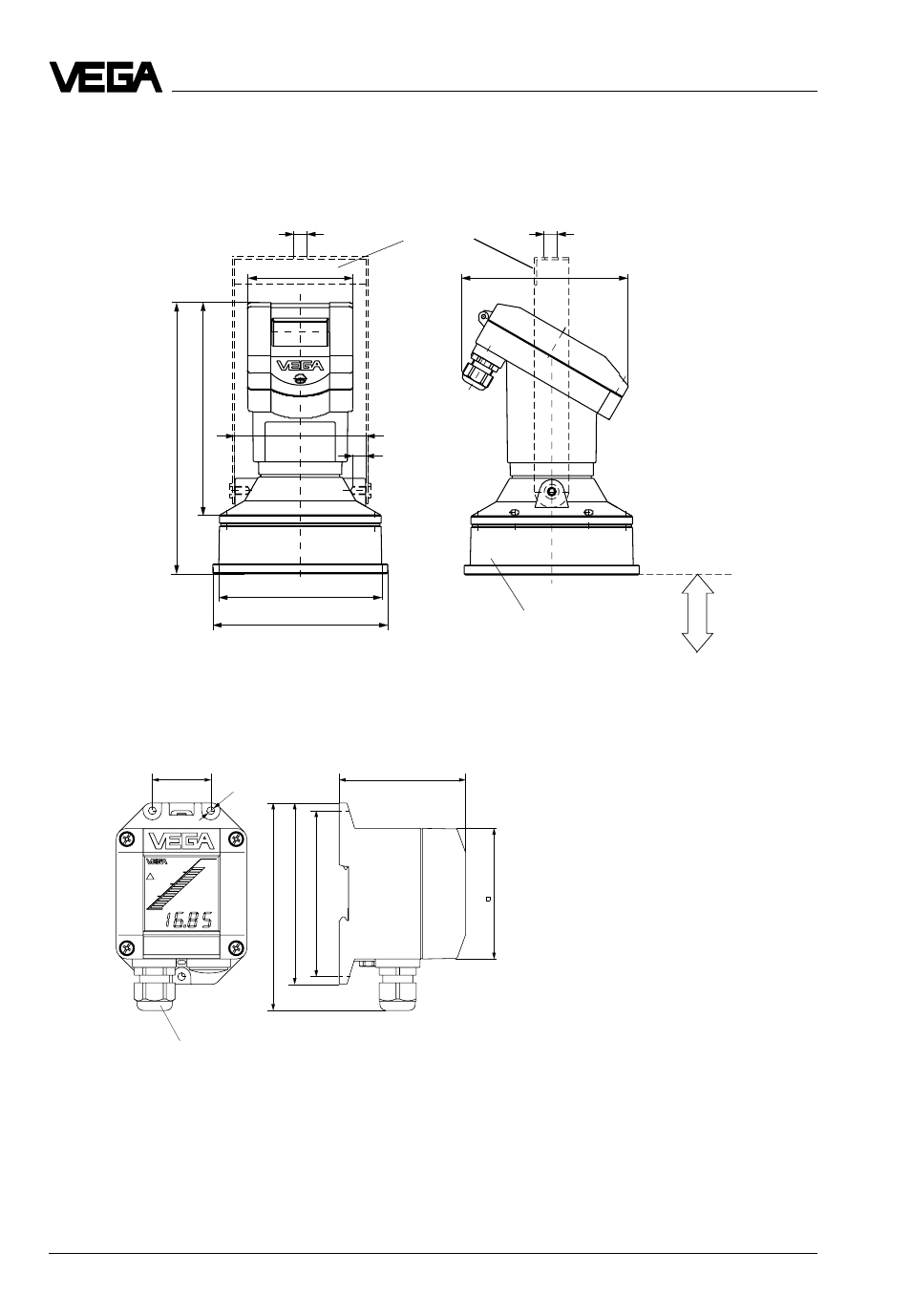

VEGASON 53
193
ш158
152 95
247
ш148
12
M8x10
ш12 ш12
120
0,6 m
Монтажная
скоба
пригодно для накидного
фланца DN 100
Min расстояние
до
заполняемого
материала
Внешнее индикаторное устройство VEGADIS 50
82
Pg 13,5
118 108 135
38
85
ø5
Монтаж на несущей шине 35 x 7,5 по EN 50 022 или на
небольших винтах
M20 x 1,5
Технические данные - Размеры
Внимание:
Диаметр подключаемого кабеля должен
составлять 5…9 мм.
Иначе не гарантируется надежность
фиксации кабеля.
