4.6 Ложный эхо-сигнал
Место установки ультразвукового датчика
должно быть выбрано так, чтобы никакие
встроенные конструкции или втекающие
материалы не пересекались с ультразвуковым
импульсом. Следующие примеры и указания
покажут вам наиболее частые проблемы
измерения и помогут их избежать.
Выступы резервуаров
Формы резервуаров с плоскими
выступами могут сильно затруднять
измерения из-за сильного ложного эхо-
сигнала. Экраны над этими плоскими
выступами рассеивают ложный эхо-сигнал
и гарантируют надежное измерение.
Впускной коллектор, например, для смеши-
вания материала, с гладкой обращенной к
датчику поверхностью закрывается на-
клонным экраном. В результате ложный
сигнал рассеивается.
Встроенные конструкции
резервуаров
Встроенные конструкции резервуаров,
как например лестница, часто являются
причиной ложного эхо-сигнала. Обратите
внимание при проектировании мест
измерения на беспрепятственный доступ
ультразвукового сигнала к заполняемому
материалу.
Распорки резервуаров
Распорки резервуаров могут так же, как и
другие встроенные конструкции резерву-
аров, быть причиной сильных ложных эхо-
сигналов, накладывающихся на полезное
эхо. Маленькие экраны действенно пре-
дотвращают прямое отражение ложных
эхо-сигналов. Ложные эхо-сигналы
диффузно рассеиваются в пространстве
и затем отфильтровываются
измерительной электроникой как «эхо
шумы».

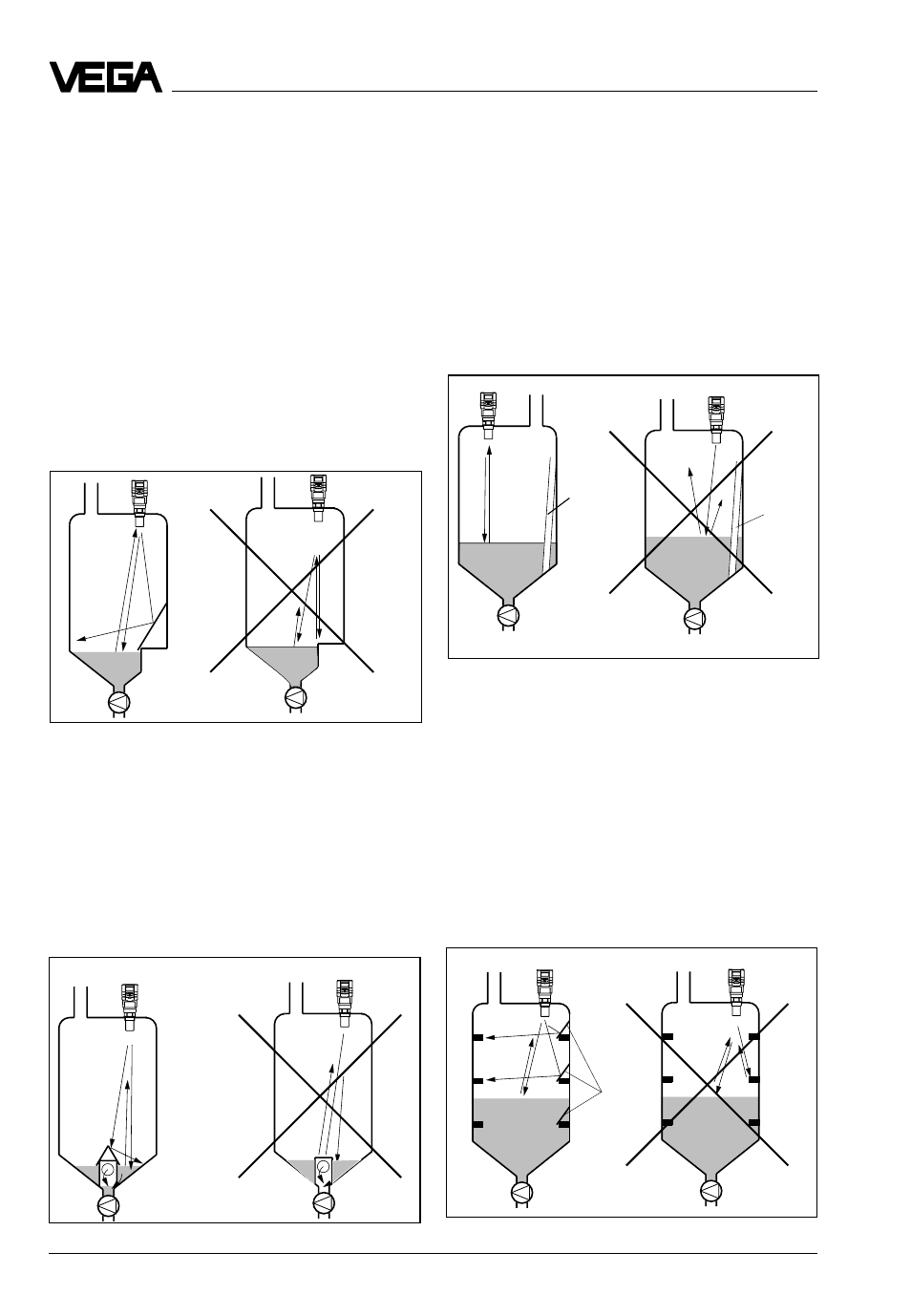

Правильно Неправильно
Правильно Неправильно
Правильно Неправильно
