4 0
VEGASON 51 V … 53 V
-
+
ESC
OK
Tank 1
m (d)
12.345
3
2
1
5
6
7
8
4
+
+
1 2
C
5 6 7 8
4
3
-
-
16.85
DISPLAY
OUTPUT
-
+
3
2
1
5
6
7
8
-
+
ESC
OK
Tank 1
m (d)
12.345

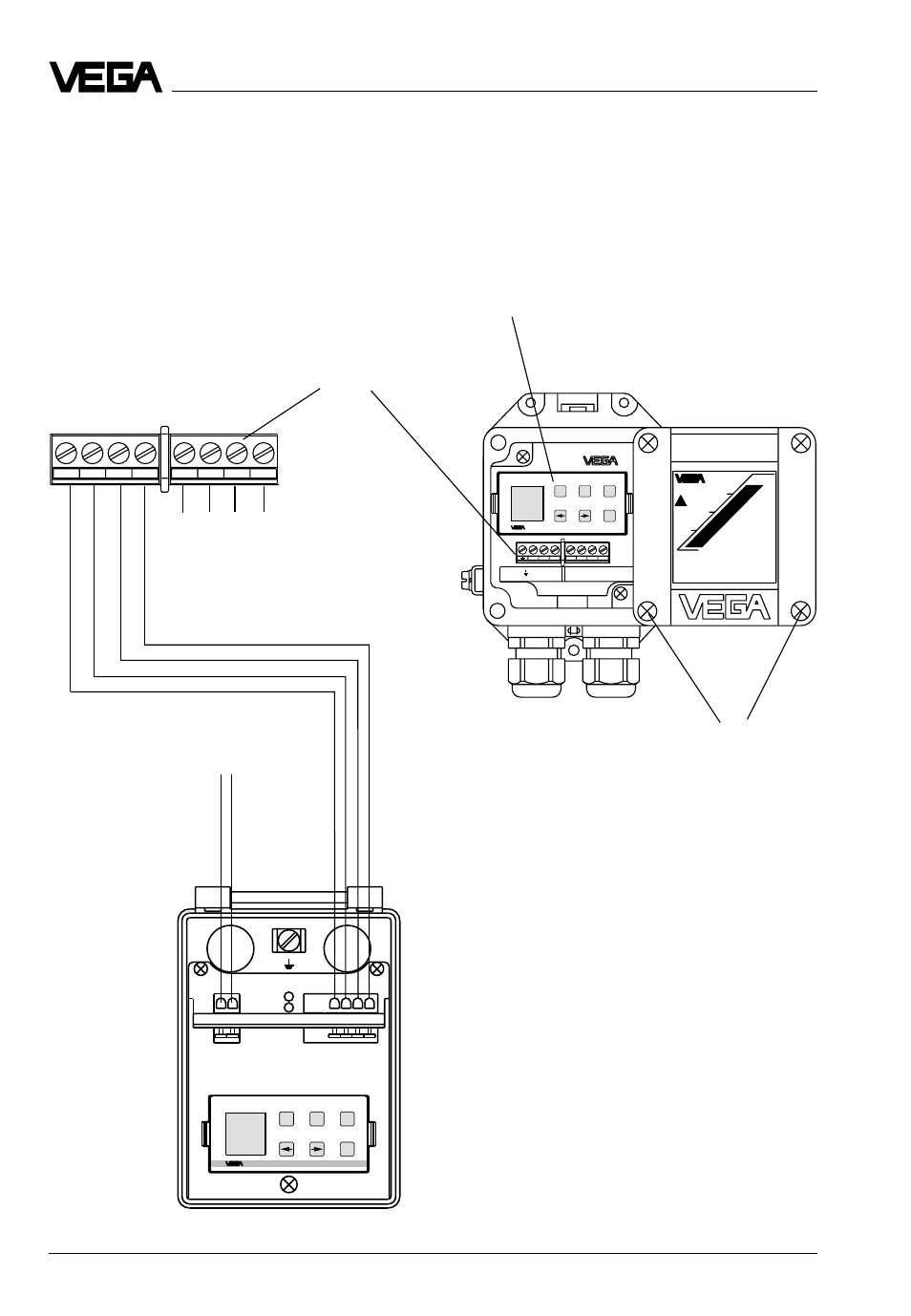

Электрическое подключение - подключение индикатора
Клеммная колодка VEGADIS 50
для дисплея в крышке
VEGADIS 50
VEGADIS 50
Винты
Обслуживающий
модуль
Напряжение питания и
цифровой измеритель-
ный сигнал
Расположение клемм датчика
(открыто)
5.3 Подключение внешнего индикаторного устройства VEGADIS 50
Отвинтите 4 винта на крышке корпуса
VEGADIS 50.
Вы можете процесс подключения
облегчить тем, что зафиксируете крышку
корпуса во время подключения справа на
корпусе двумя винтами (картинка).
