VEGASON 51 V … 53 V
1 5
Типы и варианты
-
Построение измерительных систем
VEGALOG
571 CPU
VEGALOG
571 EV
2
2
CPU
2
2
2
4
2
4
2
4
Смотри также обзор продукции
"Устройства формирования сигнала серии
500"
Экранированный провод при электромагнит-
ных наводках
1)
Центр формирования сигнала
VEGALOG 571 с входными картами
в 19"-стойке. 15 датчиков к одной
карте и двухжильный провод
Интерфейсный кабель
RS 232
VEGASON 51 … 53
(15 датчиков группируются
любым образом на двухжиль-
ном проводе)
VEGA-
CONNECT 2
VEGADIS 50
Токовые выходы
Выходы напряжения
Релейные
Цифровая структура
Сообщения об аварии
Подсоединение ко
всем Bus-системам
Транзисторные
выходы
1) Провода к датчикам должны вестись экраниро-
ванным кабелем. Желательно экран кабеля с
двух сторон заземлить. При этом следует
учесть, чтобы по экрану не протекал никакой
уравнительный ток.
Уравнительные токи предотвращаются при
двухстороннем заземлении экрана кабеля тем,
что на одной стороне (например, в шкафу
распределительного устройства) экран
соединяется с потенциалом земли через
конденсатор (например, 1 мкФ , 100 В).

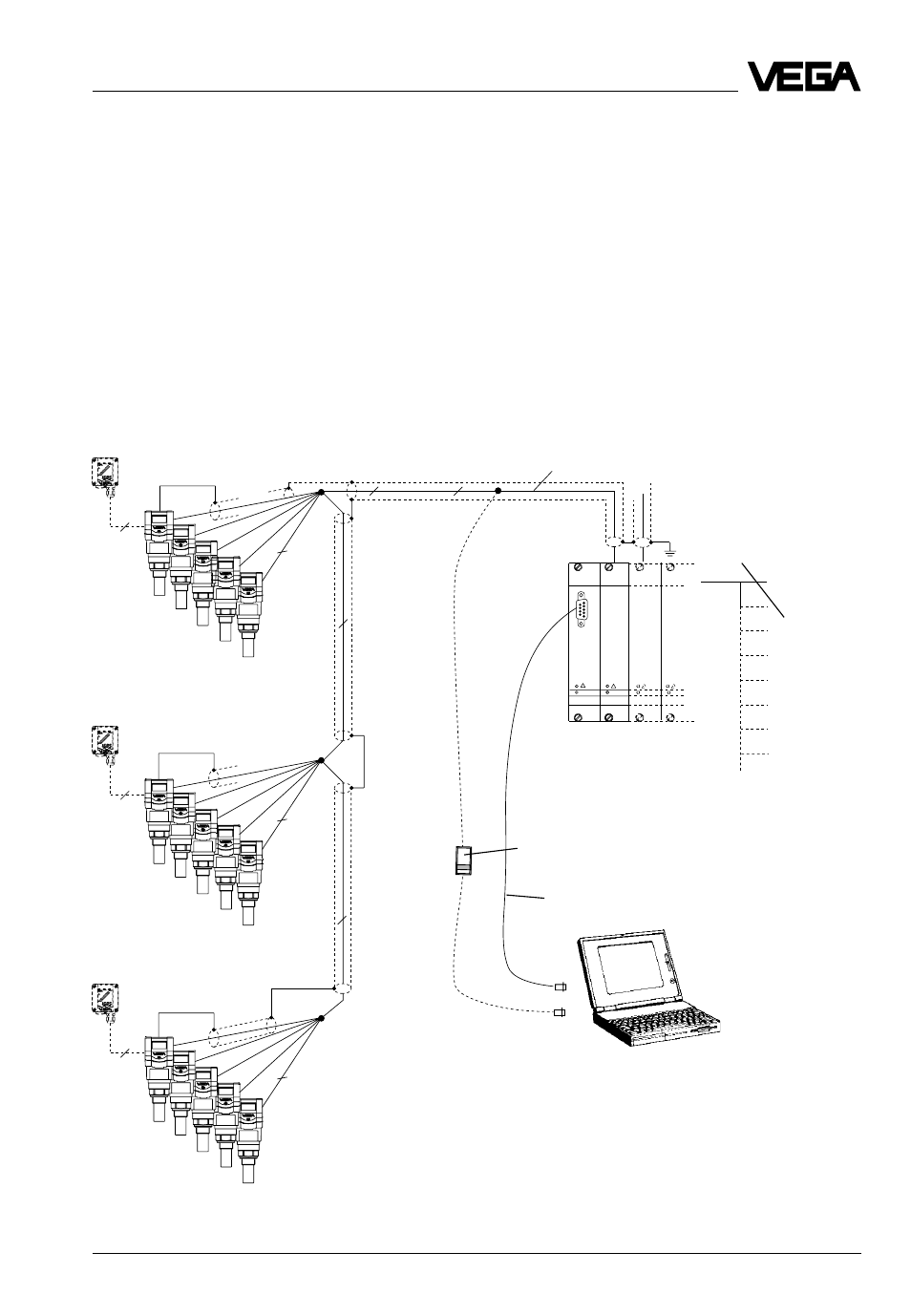

15 датчиков соединенных двухжильным кабелем с центром формирования
сигнала VEGALOG 571
·
Двухпроводная техника, питающее напряжение и цифровой выходной
сигнал через один двухжильный провод, центр формирования сигнала
VEGALOG 571.
·
15 датчиков на одном двухжильном проводе.
·
Индикатор измеряемой величины, интегрированный в датчик.
·
Вариант внешнего индикатора (удален от датчика до 25 м,).
·
Обслуживание с ПЭВМ или обслуживающего модуля (подключается к
датчику или к внешнему индикатору).
·
Максимальное сопротивление сигнального провода 15 Ом на жилу
или длина кабеля 1000 м.
