Монтаж и установка - Измерение жидкостей
Шахтовый насос
Измерительная
труба
Шахтовый
насос
≥100 мм
см. «4.4 Удлинение патрубка»
Патрубок
min
расстоя-
ние
Диапазон
измере-
ния

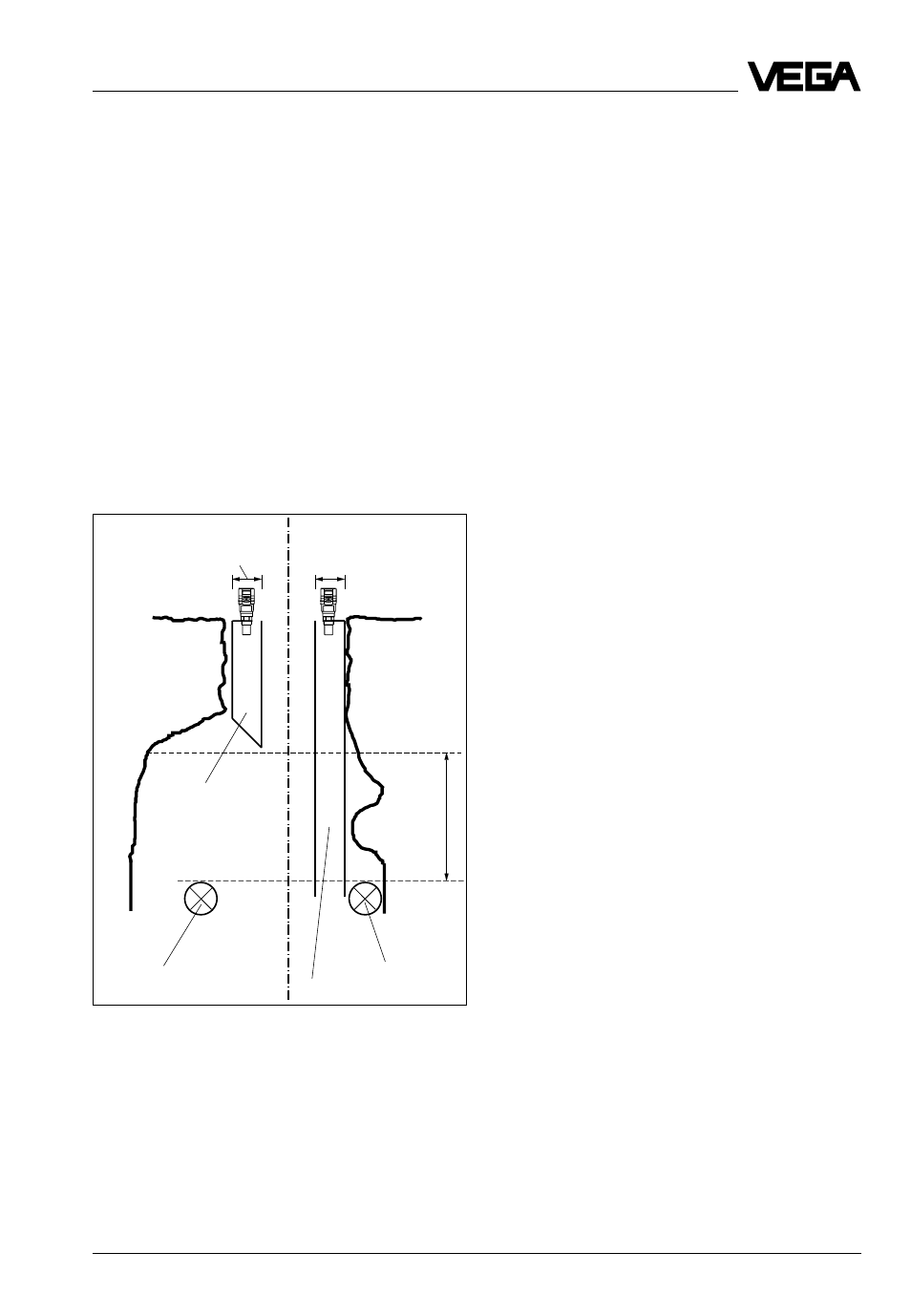

Патрубок или измерительная труба на примере
шахты
Насосная шахта
Узкая шахта или отверстие шахты (отвер-
стие резервуара) с очень шероховатыми и
грубыми стенками или выступами делают
ультразвуковое измерение из-за
большого ложного эхо-сигнала очень
трудным.
Отверстия шахты и резервуара
Узкие, очень неровные отверстия шахты,
колодца и резервуара можно преодолеть с
помощью патрубка, как описано в «4.4
Удлинение патрубка», (схема внизу
слева).
Шахта
В чрезвычайно узких шахтах Вы можете с
помощью измерительной трубы, как изоб-
ражено на схеме, получить очень хоро-
шие результаты измерений.
Применяемая измерительная труба
должна для этого иметь внутри гладкие
стенки (например, полиэтиленовая (РЕ)
труба для отвода воды) и диаметр не
менее 100 мм. Это измерительное
устройство работает без проблем, пока
измерительная труба на внутренней
стороне не покроется накопившейся
грязью (очистить). Попробуйте также
использовать гидростатический преобра-
зователь давления или емкостной измери-
тельный зонд.
