VEGASON 51 V … 53 V

1 3

Типы и варианты

-

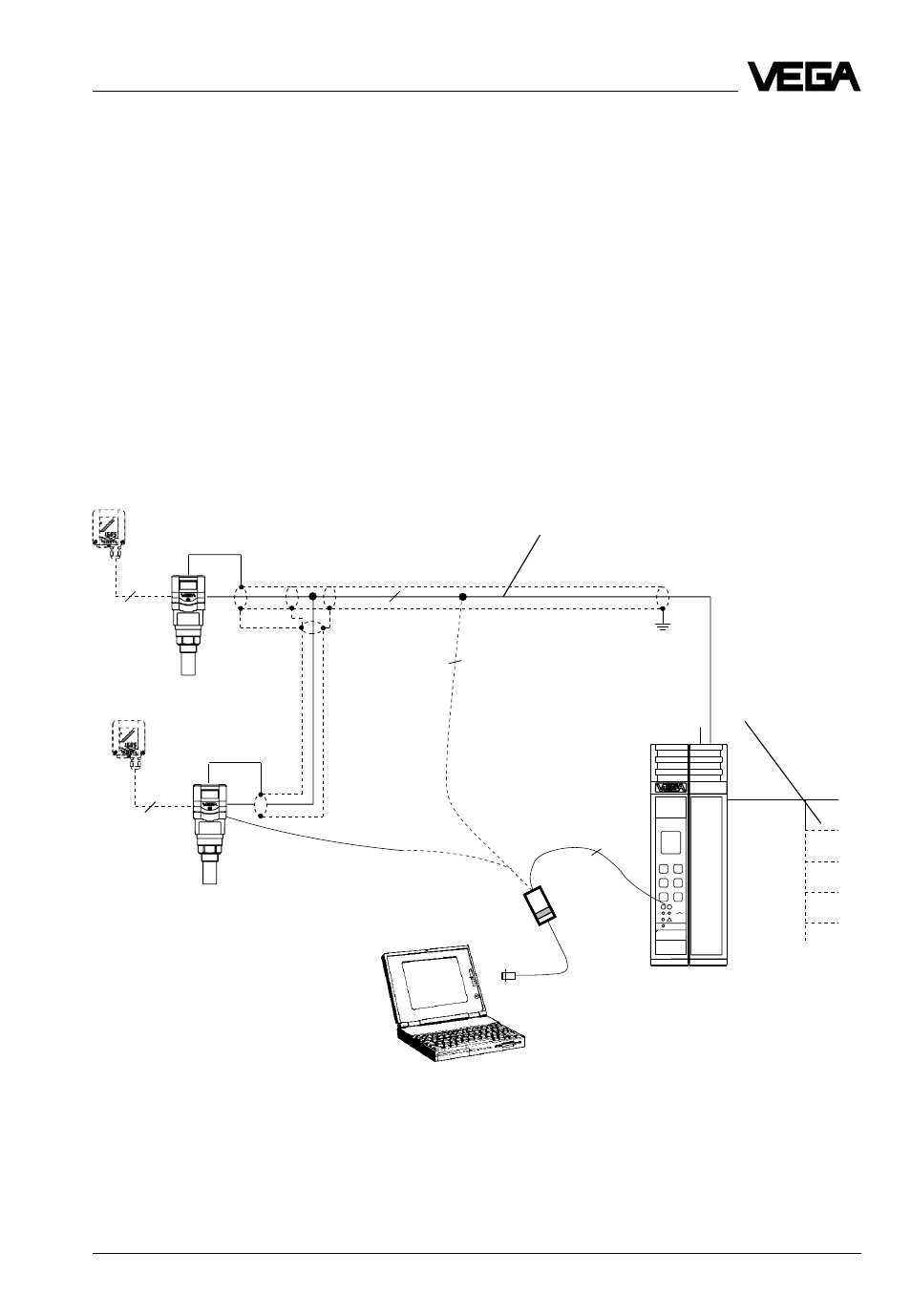

Построение измерительных систем

2

2

4

4

VEGAMET

515V

2

Смотри также обзор продукции "Устройства
формирования сигнала серии 500"

Токовые выходы
Выходы напряжения
Релейные
Цифровая структура
Сообщения об аварии

Экранированный провод при
электромагнитных наводках

VEGACONNECT 2

Устройство формировантя
сигнала VEGAMET 515 V в
корпусе типа 505

VEGADIS 50

VEGADIS 50

1) Провода к датчикам должны вестись

экранированным кабелем. Желательно
кабель с двух сторон заземлить. При этом
следует учесть, чтобы по экрану не
протекал никакой уравнительный ток.
Уравнительные токи предотвращаются при
двухстороннем заземлении экрана кабеля
тем, что на одной стороне (например, в
шкафу распределительного устройства)
экран соединяется с потенциалом земли
через конденсатор (например, 1 мкФ , 100
В).

1…2 датчика с устройством формирования сигнала VEGAMET 515 V

·

Двухпроводная техника, питание от устройства формирования
сигнала. Выходной сигнал и напряжение питания через двухжильный
провод.

·

Цифровое устройство формирования сигнала, два датчика на одной
линии.

·

Индикатор измеряемой величины на датчике и в устройстве
формирова ния сигнала.

·

Вариант внешнего индикатора (удален от датчика до 25 м,
монтируется в Ех-зоне)

·

Обслуживание с ПЭВМ, устройства формирования сигнала или обслу
живающего модуля (подключается к датчику или к внешнему
индикато ру)

·

Максимальное сопротивление сигнального провода 15 Ом на жилу
или длина кабеля 1000 м
