VEGASON 51 V … 53 V
3 1
Монтаж и установка
-
Измерение расхода
Измерение потока в открытом желобе
< min расстоя-
ние
h
max
≥ 2 x h
max
Сливная заслонка
90°
B
Измерение потока в открытом желобе
Верхний уровень
Нижний уровень
≥ 5 см
90°
3 … 4 x h
max
Желоб Khafagi-Venturi
90°
h
max
Датчик
3 … 4 x h
max
Сливная заслонка

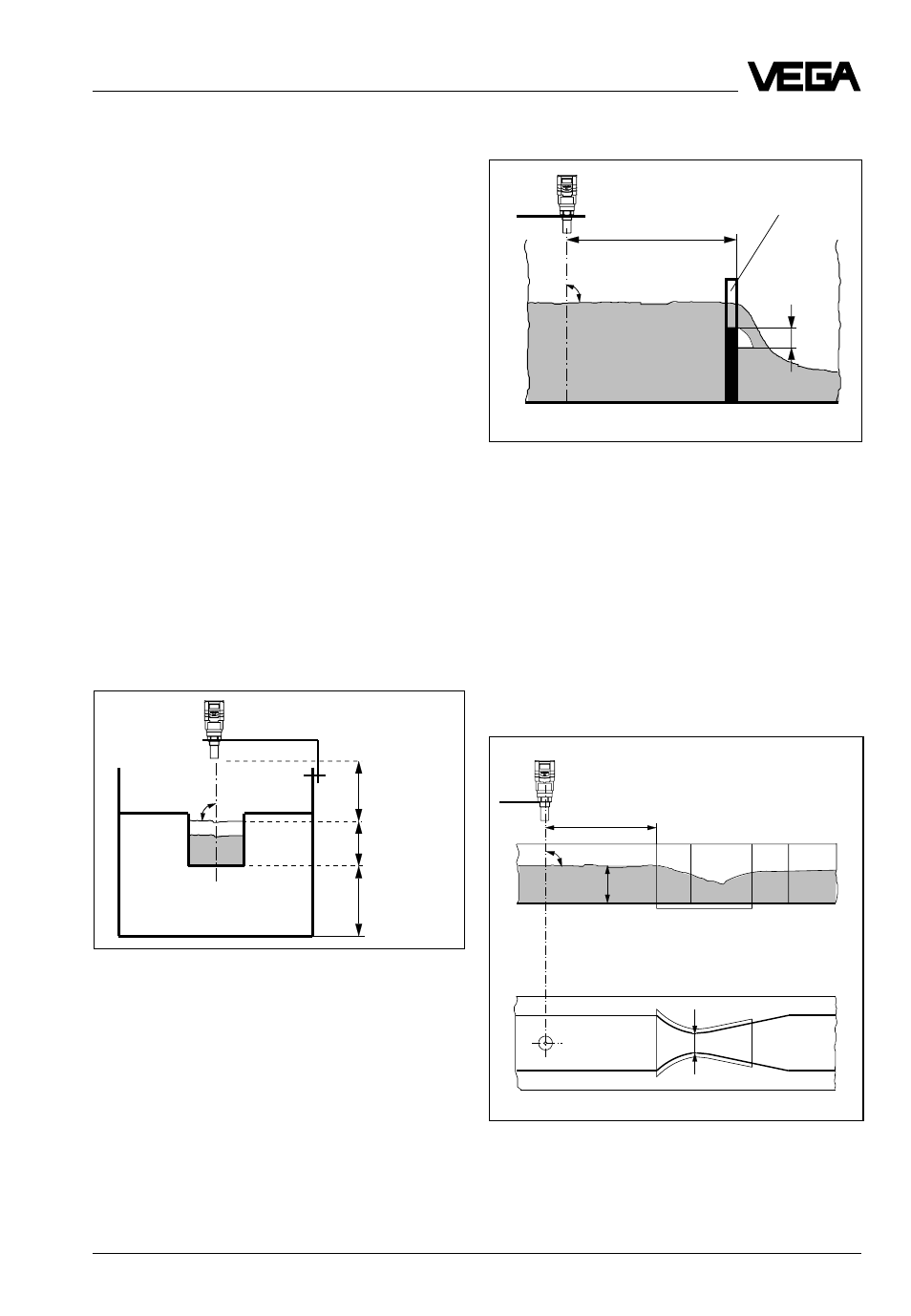

4.5 Измерение расхода
Короткие примеры на этой странице
должны вам дать начальные сведения по
измерению расхода. Данные по
проектированию Вы найдете по
характеристикам лотка и в специальной
литературе.
Прямоугольный канал
- установите датчик над поверхностью
потока
- обратите внимание на расстояние до
заслонки водослива (3…4 х h
мах
)
- установите по центру канала
- отверстие в заслонке от основания
2 х h
мах
- установите вертикально к поверхности
жидкости
- поддерживайте минимальное
расстояние по отношению к h
мах
- минимальное расстояние отверстия зас-
лонки до нижнего уровня воды 50 мм
Желоб Khafagi-Venturi
- установите датчик на стороне
поступления
- учитывайте расстояние до желоба
Khafagi-Venturi (3…4 х h
мах
)
- установите вертикально к поверхности
жидкости
- поддерживайте минимальное расстояние
h
max
по отношению к уровню подпора
