VEGASON 51 V … 53 V
Монтаж и установка
-
Ошибки установки

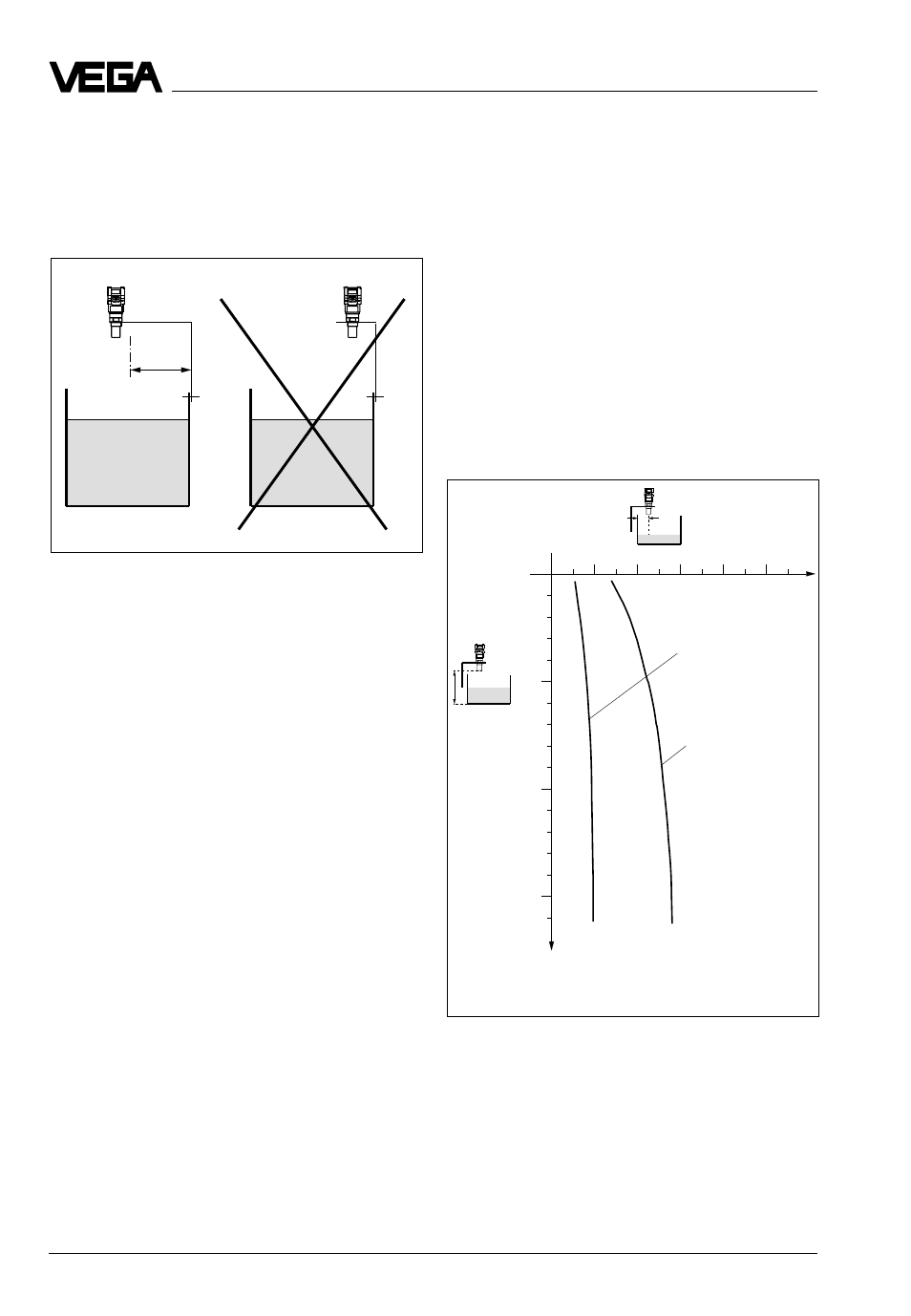

Датчик расположен слишком близко к стенке
резервуара
1 m
2 m
3 m
4 m
5 m
5 m
10 m
15 m
B
A
Max измеряемое
расстояние (В)
Расстояние
датчика до стенки
резервуарв (А)
Кривая 1 (жидкость)
Кривая 2 (сып. материа
лы)
Правильно
Неправильно
Датчик расположен слишком близко
к стенке резервуара
Если датчик монтируется слишком близко
к стенке резервуара (значение А на диаг-
рамме), то это может вызвать сильный
ложный эхо-сигнал. Выступы резервуара,
налипания заполняемого материала,
клепки, винты или сварные швы наклады-
вают свое эхо на эхо заполняемого
материала, т.е. на полезное эхо.
Поэтому обратите внимание на
достаточное расстояние датчика от
стенки резервуара в зависимости от
максимальной дистанции измерения (зна-
чение В на диаграмме).
Мы рекомендуем вам при хороших
условиях отражения (жидкость, никаких
встроенных конструкций в резервуаре)
предусматривать расстояние датчика в
соответствии с кривой 1 диаграммы.
При максимальной измеряемой дистанции,
например, 10 м расстояние звукового
преобразователя составляло бы по кривой
1 примерно 1 м.
У сыпучих материалов с плохими
условиями отражения стремитесь
обеспечить расстояние от стенки
резервуара в соответствие с кривой 2
диаграммы. При особенно плохих
условиях измерения может быть необхо-
димым расстояние до стенки резервуара
выбрать еще большим, или ложный эхо-
сигнал дополнительно уменьшить и
ослабить его влияние посредством записи
в датчик ложных эхо-сигналов, для того
чтобы датчик лучше приспособить к изме-
ряемой среде.
Расстояние датчика от стенки резервуара в зави-
симости от максимального измеряемого расстоя-
ния
