Реле/Предохранители в моторном отсеке
7. – .................................................................. –
8. Датчик педали газа(APM), компрессор
кондиционера, эл. коробка вентилятора .... 10
9. Клапан газового баллона
(Би-топливный LPG) .................................... 10
10. – ................................................................... –
11. Катушки зажигания, (бензин),
катушки реле .............................................. 20
12. – ................................................................... –
13. Очиститель ветрового стекла .................... 25
14. ABS ............................................................. 30
15. Омыватели фар струей под высоким
давлением .................................................. 35
16. – ................................................................... –
Номер Ампер
1. Стояночный отопитель (опция) ................... 25
2. Дополнительные осветительные приборы
(опция) ........................................................ 20
3. Дроссельная заслонка (5-цил. без
турбонагнетателя/Би-топливный) ................ 10
4. Кислородные зонды (бензин), блок
управления двигателем (ЕСМ) (дизель),
клапан высокого давления (дизель) ........... 20
5. Нагрев системы вентиляции картера,
магнитный клапан,
делитель топлива (Bi-Fuel) .......................... 10
6. Расходомер воздуха, блок управления
двигателем, инжекторные
клапаны (бензин) ........................................ 15
Расходомер воздуха (дизель) ...................... 10
17. Ближний свет фар (слева) ......................... 20
18. Габаритные огни впереди ........................... 15
19. ABS ............................................................. 30
20. Ближний свет фар (справа) ....................... 20
21. Топливный насос ........................................ 15
22. Стартер ....................................................... 35
23. Питание блока управления двигателем
(ЕСМ), катушка реле двигателя (ECR) ....... 10
24. – ................................................................... –
Объединенный блок
реле/предохранителей
в моторном отсеке
В блоке предохранителей в моторном отсеке
находятся 24 позиции предохранителей.
Обязательно убедитесь, что устанавливаемый
вместо перегоревшего новый предохранитель
имеет такой же цвет и рассчитан на такую же силу
тока.

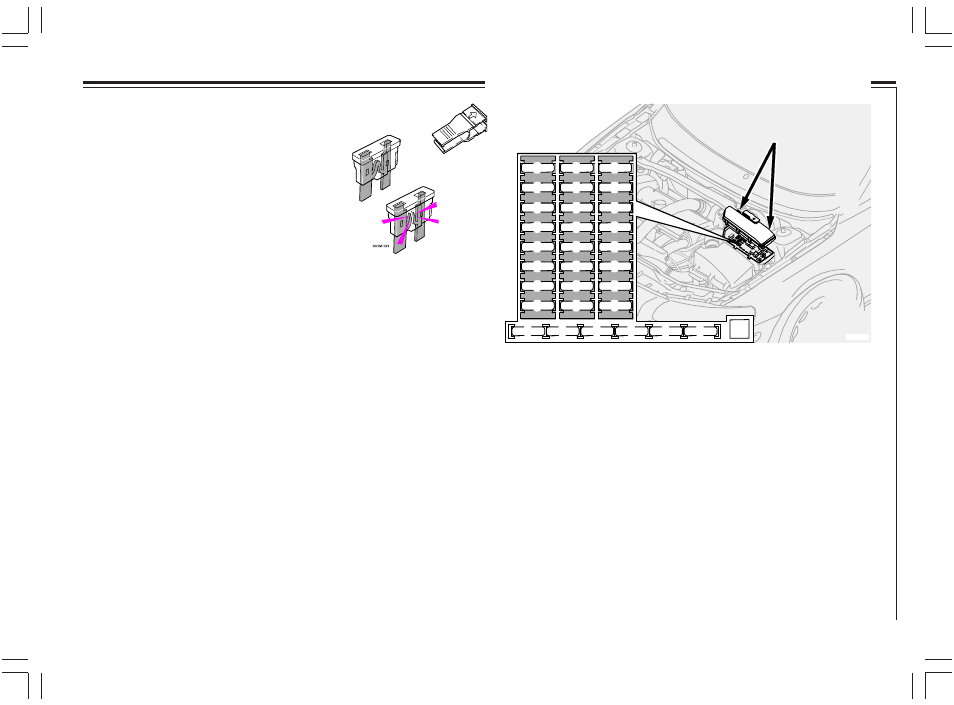

А. Вдавите пластмассовые фиксаторы на задней стороне коробки и
потяните крышку вверх.
Перегоревший
предохранитель
Целый предохранитель
Щипцы для
предохранителей
