116
Выбор формы светового пятна
Правильная форма
светового пятна при
правостороннем или
левостороннем движении
Для того чтобы не ослеплять водителей встречного
движения, световое пятно можно изменять
маскировкой фар. Световое пятно несколько
ухудшается.
Маскировка фар
Срисуйте шаблоны и перенесите рисунок на какой-
либо самоклеящийся водостойкий материал,
например, непрозрачную ленту или что-то
аналогичное.
Маскировку разместите, исходя из точки (5) на
стекле фары. Базовые размеры (Х) служат для
расчета расстояния от точки (5) до угла
маскировки, отмеченного стрелкой.
Шаблоны, приведенные на следующей странице,
подвергаются контрольному измерению после их
срисовывания, чтобы базовые размеры были
достаточными для покрытия большей части
светового пятна.
Галогенные фары,
левостороннее рулевое
управление
Срисуйте шаблоны 1 и 2, проверьте правильность
размеров. Перенесите форму шаблона на какой-
либо самоприклеивающийся водостойкий материал
и вырежьте.
Базовые размеры:
Шаблон 1.) (3) = 70 мм, (4) = 40 мм
Расстояние до точки на стекле фары: 5=13 мм.
Шаблон 2. ) (6) = 55 мм, (7) = 40 мм
Расстояние до точки на стекле фары: (8) =18 мм.
Галогенные фары,
правостороннее рулевое
управление
Срисуйте шаблоны 3 и 4, проверьте правильность
размеров. Перенесите форму шаблона на какой-
либо самоприклеивающийся водостойкий материал
и вырежьте.
Базовые размеры:
Шаблон 3.) (1) = 55 мм, (2) = 41 мм
Расстояние до точки на стекле фары: (5) =17 мм.
Шаблон 4.) (6) = 70 мм, (7) = 39 мм
Расстояние до точки на стекле фары: (8) =14 мм.

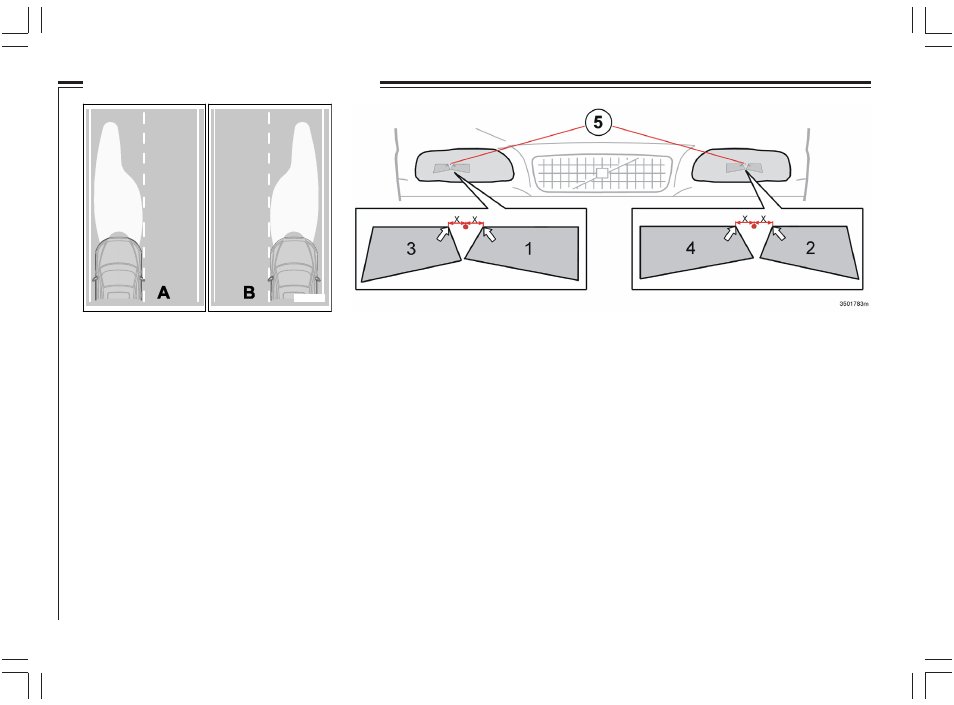

А. Форма светового пятна для левостороннего
движения В. Для правостороннего движения
Размещение маскировки на фарах: 1 и 2 для левостороннего движения, 3 и 4 для правостороннего
движения
3501716j
