Выбор формы светового пятна
Маскировка фар
Срисуйте шаблоны и перенесите рисунок на какой-
либо самоклеящийся водостойкий материал,
например, непрозрачную ленту или что-то
аналогичное.
Маскировку разместите исходя из точки (5) на
стекле фары. Базовые размеры (Х) служат для
расчета расстояния от точки (5) до угла
маскировки, отмеченного стрелкой.
Шаблоны, приведенные на следующей странице,
подвергаются контрольному измерению после их
срисовывания, чтобы базовые размеры были
достаточными для покрытия большей части
светового пятна.
Би-ксеноновые фары,
левостороннее рулевое
управление
Срисуйте шаблоны 1 и 2, проверьте правильность
размеров. Перенесите форму шаблона на какой-
либо самоприклеивающийся водостойкий материал
и вырежьте.
Базовые размеры:
Шаблон 1.) (3) = 56 мм, (4) = 43 мм
Расстояние до точки на стекле фары: 5 = 29 мм.
Шаблон 2.) (6) = 56 мм, (7) = 42 мм
Расстояние до точки на стекле фары: (8) = 6 мм.
Би-ксеноновые фары,
правостороннее рулевое
управление
Срисуйте шаблоны 3 и 4, проверьте правильность
размеров. Перенесите форму шаблона на какой-
либо самоприклеивающийся водостойкий материал
и вырежьте.
Базовые размеры:
Шаблон 3.) (1) = 56 мм, (2) = 42 мм
Расстояние до точки на стекле фары: (5) = 29 мм.
Шаблон 4.) (6) = 56 мм, (7) = X41 мм
Расстояние до точки на стекле фары: (8) = 0 мм.

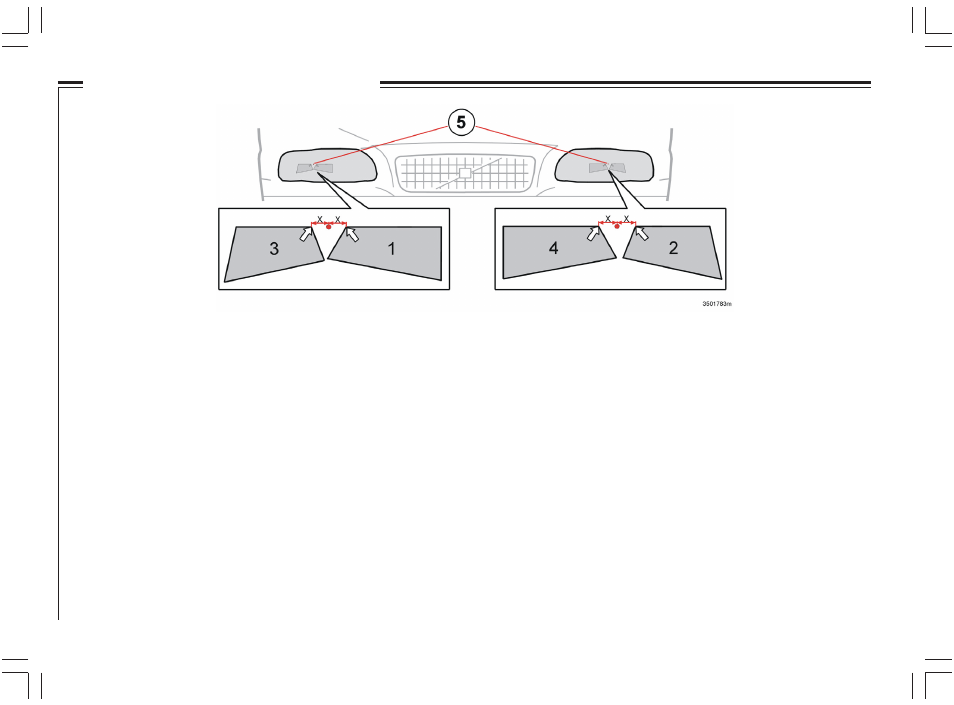

Размещение маскировки на Би-ксеноновых фарах; 1 и 2 для левостороннего движения, 3 и 4 для правостороннего движения
