132
ssi200 9-00 2-002_a

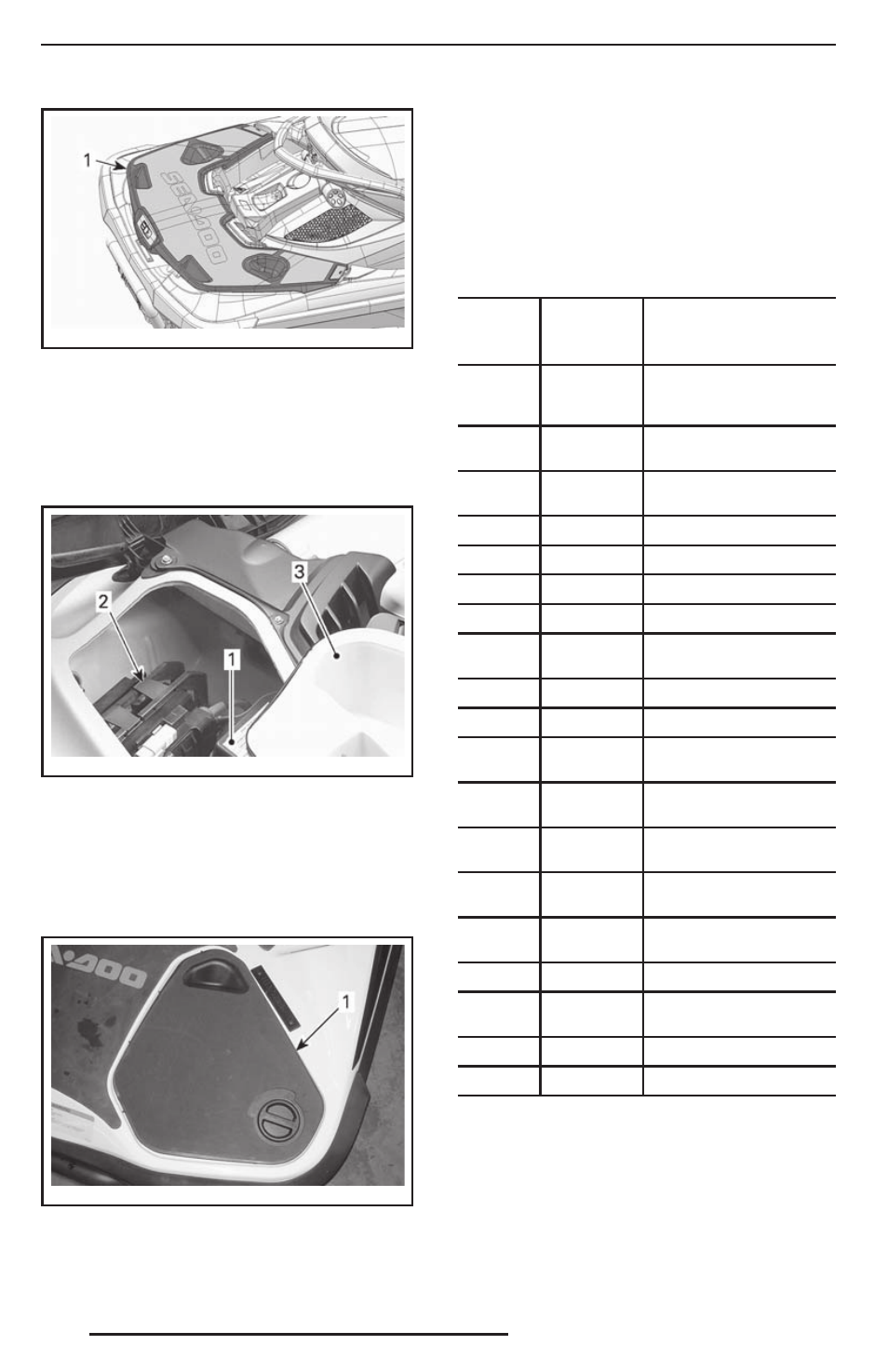

1. Посадочная платформа
Извлеките два пластиковых фиксатора
и снимите правый переносной контейнер
с фиксированной палубы. Блок предохра-
нителей располагается под переносным
контейнером и закреплён на передней части
держателя аккумуляторной батареи.
sm o20 11-0 02-007 _a
ТИПОВОЙ ВАРИАНТ
1. Блок предохранителей
2. Держатель аккумуляторной батареи
3. Переносной контейнер
МОДЕЛИ, КРОМЕ iS
Откройте правую панель доступа на задней
части палубы.
sm r2011 -029 -009_a
1. Правая панель доступа
ВСЕ МОДЕЛИ
Для того чтобы открыть крышку блока предо-
хранителей, сожмите фиксаторы и, удержи-
вая их, снимите крышку.
ПРИМЕЧАНИЕ: Номиналы и расположение
предохранителей указаны на крышке блока
предохранителей.
Назначение предохранителей
ПРЕДО-
ХРАНИ-
ТЕЛЬ
НОМИНАЛ
ОПИСАНИЕ
1
5 A
Управление системой
iS (интеллектуальная
подвеска)
2
15 A
Диагностический
разъём
3
3 A
Кнопка ЗАПУСКА/
ОСТАНОВКИ двигателя
4
3 A
GPS
5
30 A
iBR
6
30 A
Система зарядки
7
30 A
iS
8
30 A
Аккумуляторная
батарея
9
—
Не используется
10
—
Не используется
11
3 A
Глубиномер (если
предусмотрен)
12
3 A
Информационный
центр, OTAS и CAPS
13
10 A
Цилиндр 1 (катушка за-
жигания, форсунка)
14
10 A
Цилиндр 2 (катушка за-
жигания, форсунка)
15
10 A
Цилиндр 3 (катушка за-
жигания, форсунка)
16
5 A
Соленоид стартера
17
5 A
Управление системой
iBR
18
10 A
Топливный насос
19
15 A
ECM
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
