91

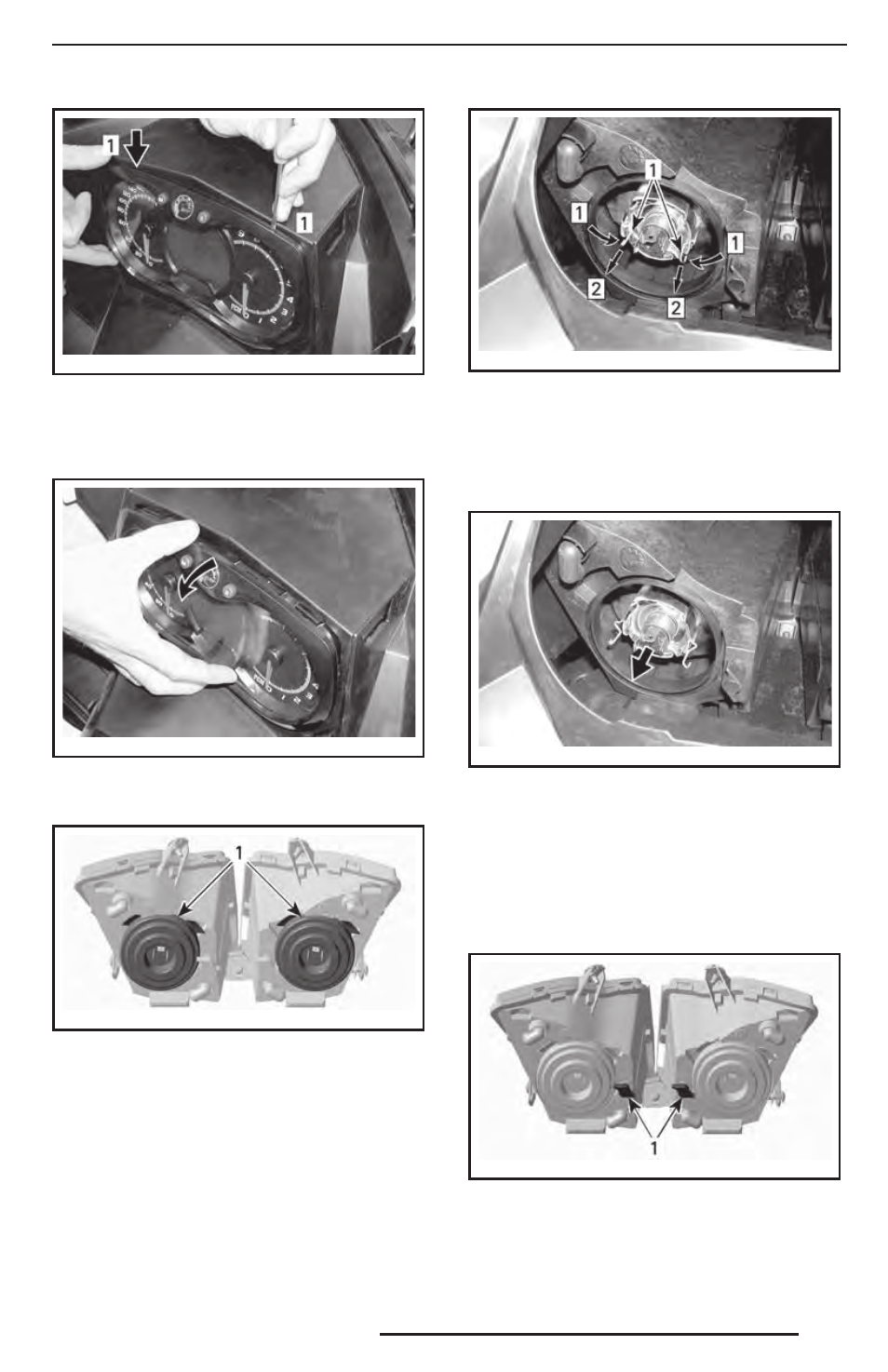

mmo2 007 -009-061_a
1. Защёлки
2. Осторожно потяните многофункцио-
нальный центр и отведите его в сто-
рону.
mmo2 007 -009-062_a
3. Отсоедините разъем перегоревшей
лампы. Снимите резиновый чехол.
mmo2 007 -009-022_a
1. Резиновый чехол
4. Одновременно сожмите и потяните
оба конца фиксатора, чтобы извлечь
лампу.
mmo2 007 -009-063_a
Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка
5. Извлеките и замените лампу. Установ-
ка осуществляется в последовательно-
сти, обратной снятию.
mmo2 007 -009-064_a
ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ
Регулировка головной оптики
Снимите многофункциональный центр,
как описано в разделе «ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ». Для регули-
ровки направления светового пучка вра-
щайте рукоятку.
mmo2 007 -009-023_a
ТИПОВОЙ ВАРИАНТ
1. Рукоятки
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
