Инструкция по эксплуатации BRP Ski-Doo Skandic-SWT 2014
Страница 87
86
mmr200 9-133-003_b

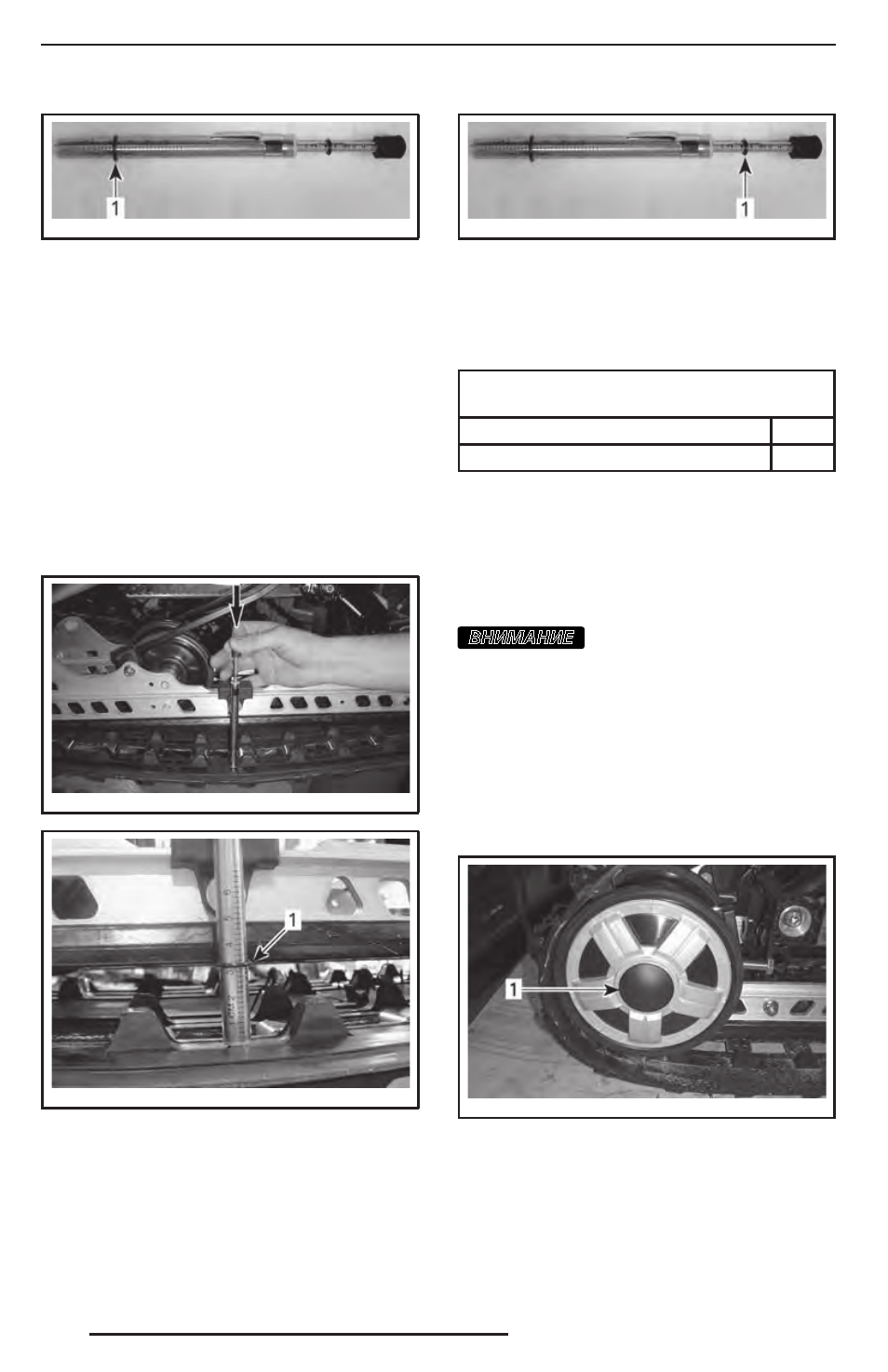

УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1. Нижнее кольцо установлено в положение, соот-
ветствующее техническим характеристикам
6. Установите верхнее кольцо инструмен-
та в положение, соответствующее уси-
лию 0 кгс.
7. Установите инструмент для измере-
ния натяжения на гусеницу посере-
дине между передними и задними на-
правляющими катками.
8. Нажмите на инструмент вниз, чтобы
нижнее кольцо оказалось на одном
уровне с нижней частью накладки
опорного полоза.
mmr200 9-133-001_a
mmr200 9-133-002_a
1. Нижнее кольцо инструмента на одном уровне
с нижней частью накладки опорного полоза
9. Считайте величину нагрузки, зафикси-
рованную с помощью верхнего кольца
инструмента.
mmr200 9-133-003_a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
10. Полученное значение должно соот-
ветствовать данным, приведённым
в расположенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ
ГУСЕНИЦЫ
Величина прогиба, мм
40–50
Полученное значение нагрузки, кг
7,3
11. Если полученное значение не со-
ответствует данным, приведённым
в таблице, отрегулируйте натяжение
гусеницы. Более подробная информа-
ция приведена в параграфе «РЕГУЛИ-
РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ».
ВНИМАНИЕ
Слишком сильное натя-
жение гусеницы приводит к потере
мощности и чрезмерной нагрузке
на компоненты подвески.
Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасности
с контактного устройства.
2. Снимите колпачки задних катков (если
установлены).
mmr200 8-048-007_a
1. Колпачок правого заднего направляющего катка
3. Ослабьте крепёжные болты задних
направляющих катков.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
