82
4. Несколько раз проверните ведомый
шкив, чтобы ремень занял правильное
положение между фланцами.
5. Если установлен новый ремень, про-
изведите регулировку ремня по высо-
те. См. ниже «РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ».
6. Установите защитный кожух ремня
вариатора и закройте боковую панель.
См. «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБО-
РЫ, ОБОРУДОВАНИЕ».
Регулировка ремня вариатора
по высоте
После установки нового ремня вариатора
необходимо проверить его регулировку
по высоте.
Регулировка ремня вариатора по высоте
осуществляется в следующей последо-
вательности:
1. Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
2. Снимите защитный кожух ремня ва-
риатора.
3. Отпустите фиксирующий винт.

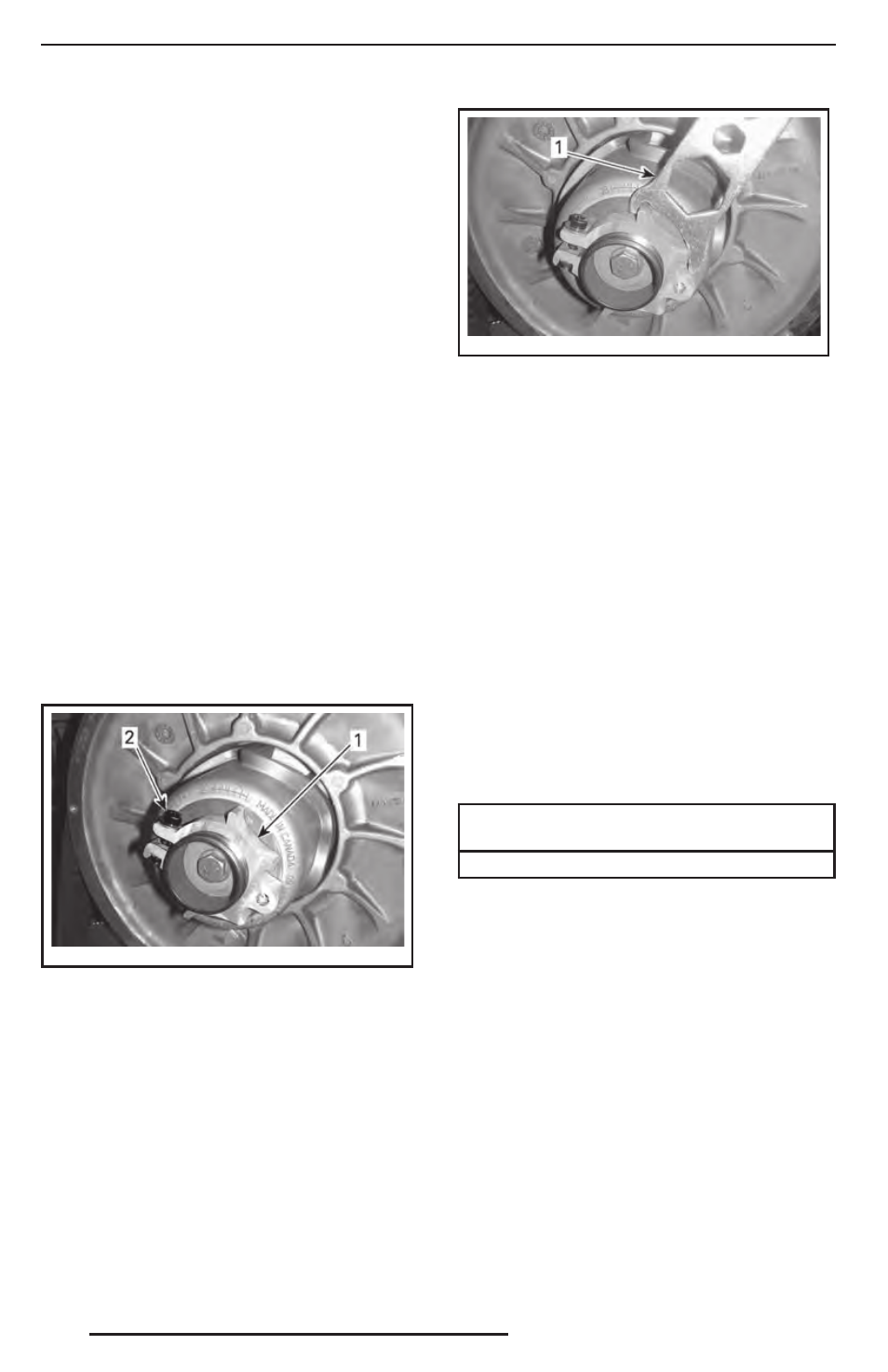

mmo2 011 -003-010_a
1. Регулировочная муфта
2. Фиксирующий винт
4. Используя специальное приспособле-
ние для регулировки подвески, входя-
щее в комплект возимого инструмен-
та, поворачивайте регулировочную
муфту на четверть оборота за раз,
после чего проворачивайте ведомый
шкив, чтобы ремень занял правильное
положение между его фланцами.
mmo2 011 -003-011_a
1. Приспособление для регулировки
ПРИМЕЧАНИЕ: Регулировочная муфта
имеет левую резьбу.
Повторяйте шаг 4, пока внешняя поверх-
ность ремня вариатора не окажется вро-
вень с краем ведомого шкива.
ПРИМЕЧАНИЕ: Вращение регулировоч-
ной муфты против часовой стрелки при-
водит к опусканию наружной поверхнос-
ти ремня вариатора относительно края
шкива.
И наоборот, при вращении регулятора
по часовой стрелке поверхность ремня
поднимается.
5. Надёжно затяните фиксирующий винт.
По возможности затяните винт указан-
ным моментом, используя динамомет-
рический ключ.
МОМЕНТ ЗАТЯЖКИ ФИКСИРУЮЩЕГО
ВИНТА, Н•м
5,5 ± 0,5
6. Установите защитный кожух ремня
вариатора.
7. Установите боковую панель.
ПРИМЕЧАНИЕ: Данные регулировки яв-
ляются предварительными, но, как пра-
вило, подходят для всех моделей и ти-
пов ремней. В некоторых случаях, при за-
пуске двигателя, снегоход может «полз-
ти» — это указывает на то, что ремень
перетянут.
Если снегоход «ползёт», произведите
повторную регулировку ремня вариатора,
опустив его внешнюю поверхность относи-
тельно края ведомого шкива. При необхо-
димости повторяйте регулировку, пока дви-
жение снегохода не прекратится.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
