52

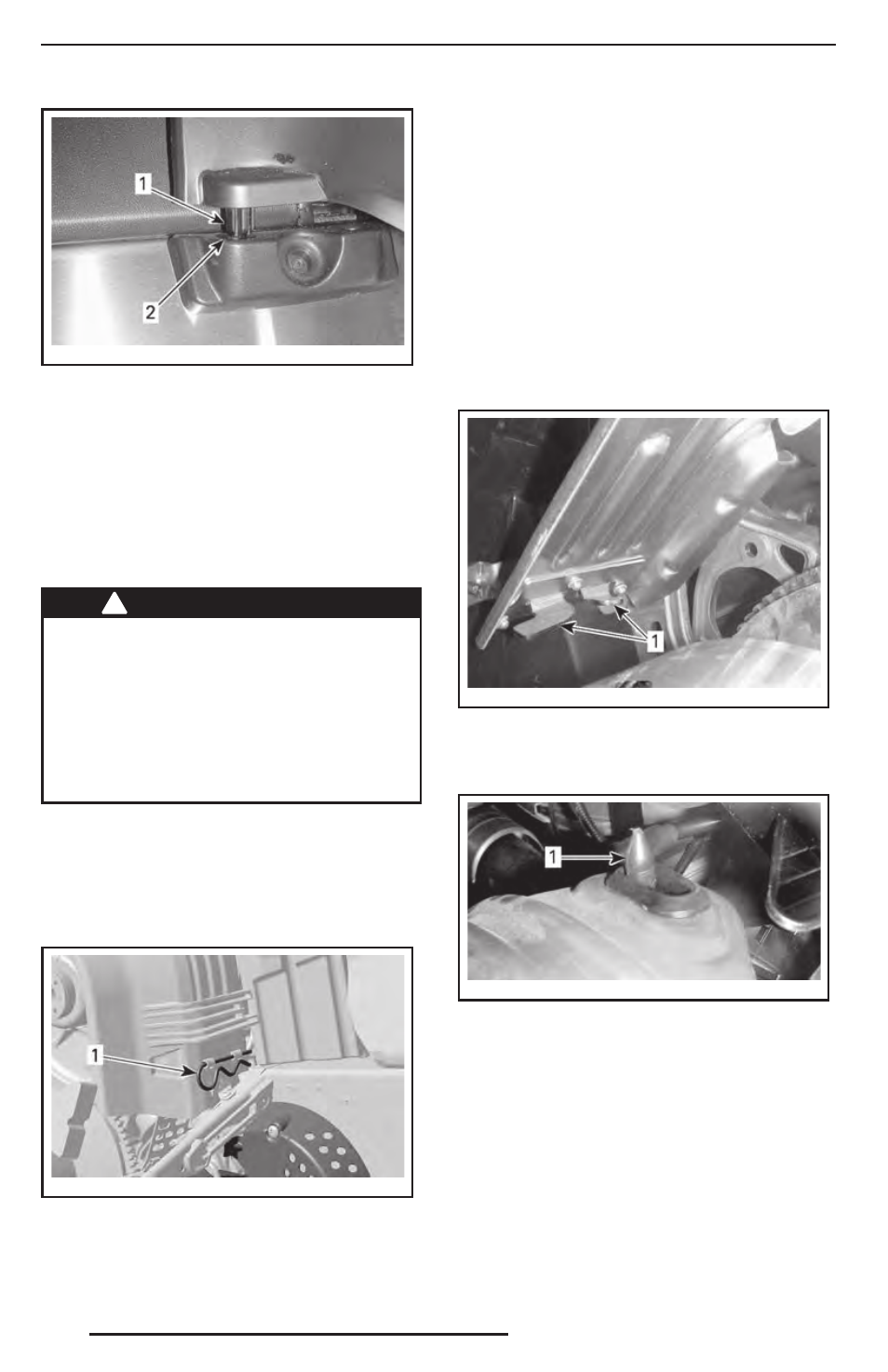

mmo2 011 -007-004_a
1. Выступ панели
2. Паз туннеля
5. Закройте фиксатор, повернув его на
¼
оборота по часовой стрелке.
24) Защитный кожух ремня
вариатора
Снятие защитного кожуха ремня
вариатора
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня вариато-
ра и щитками;
– с открытыми и/или снятыми капо-
том или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регули-
ровки подвижных частей при рабо-
тающем двигателе.
Снимите колпачок шнура безопасности
с контактного устройства.
Откройте левую боковую панель, описа-
ние операции см. в данном разделе.
Извлеките проволочный фиксатор.
mmo2 008 -003-063_a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть
и, повернув наружу, извлеките из перед-
них выступов.
Установка защитного кожуха
ремня вариатора
При установке кожуха обратите внима-
ние на то, чтобы его вырез был обращён
вперёд.
Поместите передний левый вырез кожу-
ха над длинным выступом.
Повернув кожух внутрь, введите узкий
выступ в правую прорезь.
mmo2 009 -003-010_a
1. Фиксаторы
Установите уплотнитель на фиксирую-
щий палец.
mmo2 009 -003-011_a
1. Фиксирующий палец
Установите заднюю часть кожуха на фик-
сатор и закрепите его с помощью прово-
лочного фиксатора.
ПРИМЕЧАНИЕ: Защитный кожух рем-
ня вариатора специально изготовлен
несколько большего размера, чтобы
обеспечить натяг в сопряжении с фикса-
торами. Это позволяет снизить уровень
шума и вибраций. При установке кожуха
необходимо сохранить этот натяг.
